5) 차음 및 흡음성능

​건축은 각각의 용도에 대응한 인간의 환경을 조성하는 것입니다.

​따라서 건물을 계획하고 설계하고 시공할 때에는 거주 환경성능에 대한 세심한 배려가 필요합니다. 그 중에서도 소음방지 계획은 쾌적한 생활을 영위하는데 기본적 요소인 프라이버시 확보와 밀접한 관계를 갖고 있기 때문에 소홀히 취급해서는 안됩니다.

​

​건축공간에 있어 음향적 요구로는 다음의 3가지로 분류해 볼 수 있습니다.

​

- 주위에 신경을 쓰지 않고 자유롭게 소리를 내는 행위가 가능할 것

- 듣고자 하는 소리를 잘 들을 수 있을 것​

​- 듣고 싶지 않은 소리가 들리지 않을 것

이 세가지 중 첫번째와 세번째는 건축적인 성능이 소리의 전달을 방지하는것. 즉, 차음성능에 해당되는 것이며 두번째 역시 차음성능과 관계가 많다고 할 수 있습니다.

벽구조는 건축물을 구성하는 중요한 부위의 하나이고 몇가지의 기능적 요구를 만족시켜주기 위해 각종 벽구조가 사용되고 있습니다. 이러한 성능의 제조건 중에서 벽구조의 음성능으로서 가장 중요한 것은 공기음에 대한 차음성능입니다.

​

실제로 공동주택과 단독주택 등에 ​있어서 거주환경 향상을 위한 소음방지 설계에서는 세대간 경계벽, 세대의 칸막이 벽, 외벽의 차음성능이 가장 큰 역활을 담당하게 됩니다. 이 외에 호텔, 병원, 학교, 사무실 등의 건축물에서도 주택에 준하여 내외벽에 차음설계를 하는 것이 보통입니다.

이러한 각종 건축물의 벽구조에 대한 차음설계에서는 대상으로 하는 조건에 대해 필요한 차음성능을 확보함과 동시에 중량, 단열성, 방화성, 내후성, 의장, 시공성이나 경제성 등을 고려하여 벽구조물을 선정해야 합니다.

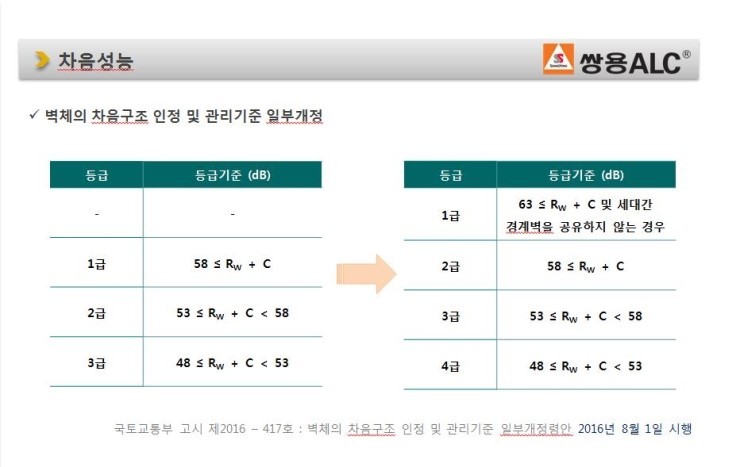

아래 그림은 2016년 8월 1일 부로 일부 개정되어 시행되고 있는 '벽체의 차음구조 인정 및 관리기준'이며, 주요 내용은 3개 -> 4개 등급으로 세분화시키고 등급기준을 일부 강화시킨 내용입니다.

** Rw : KS F 2808에 따라 실험실에서 측정한 음향감쇠 계수(음향투과 손실)를 KS F 2868에 따라 평가한 단일 수치 평가량

C : KS F 2862에서 규정하고 있는 스펙트럼조정항으로서 특정주파수 대역에서 차음성능이 저하하는 것을 평가하기 위해 적용

차음성능은 일반적으로 재료의 비중이 클수록 좋아집니다.

예를 들어 금속, 콘크리트 등은 차음성능이 뛰어난 재료입니다. ALC는 미세한 기포를 가지고 있는 무기 광물질로서 경량자재 임에도 불구하고 차음성능이 매우 뛰어나며 같은 비중의 다른 재료에 비해 차음등급 (STC / Sound Transmission Class)이 약 7dB 이상 높습니다.

벽체의 차음성능은 밀실시공, 공법의 내구성 등이 매우 중요합니다.

작은 틈새가 벽체의 차음능력을 크게 저하 시키기 때문입니다. 따라서 시공이 복잡하거나 시공품질 유지가 어려운 차음공법, 시공 후 재료의 변형이 큰 차음공법은 시험실에서의 차음성능에 비해 실제 차음성능이 크게 떨어지며 시간이 갈수록 저하됩니다.

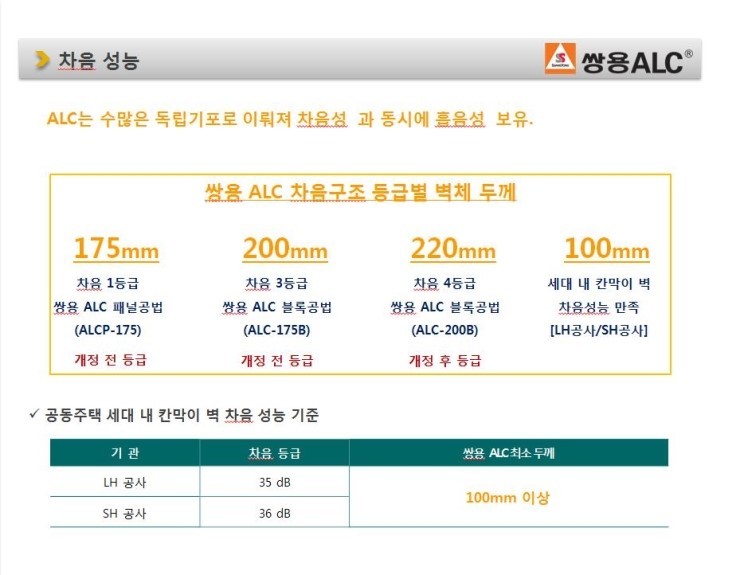

쌍용 ALC 차음 공법은 시공이 간편하고 무기광물질로 내구성이 뛰어나 시공 후 변형이 없으며 다른 차음공법에 대비 상대적인 실제 차음성능은 더욱 우수합니다. 아래의 표는 건축법에 따라 인정받은 쌍용 ALC 의 차음구조입니다.

* ALCP - 175 (두께 175 mm) : 차음 석고보드 두께 12.5 mm * 2겹

쌍용 ALC 패널 두께 75 mm

그라스울 (밀도 48K) 두께 50 mm

차음 석고보드 두께 12.5 mm * 2겹

ACLP - 175B (두께 200 mm) : 미장용 시멘트 모르터 두께 12.5 mm

ALC 블럭 두께 175 mm

미장용 시멘트 모르터 두께 12.5 mm

ALC - 200B (두께 220 mm) : 미장용 시멘트 모르터 두께 10 mm

쌍용 ALC 블록 두께 200 mm

미장용 시멘트 모르터 두께 10 mm

* ALC 흡음성능

벽체의 흡음성능은 차음성능과 달리 음에너지를 흡수하여 음의 반사를 감소시킵니다.

실내 흡음성능이 좋으면 음향환경이 쾌적하게 됩니다. 일반적으로 차음성이 좋은 재료는 흡음성이 나쁘고 반대로 흡음성이 좋은 재료는 차음성이 나쁩니다.

반면에 미세한 기포로 이루어진 ALC는 차음성능과 함께 흡음성능도 갖고 있습니다. 마감하지 않은 ALC의 흡음계수는 약 0.2 입니다. 즉 주변 음에너지의 20%를 흡수합니다. 따라서 소음이 큰 공장, 작업실, 기계실 등에 사용하면 실내 음향 환경이 현격하게 개선됩니다.

쌍용 ALC 기술연구소
