​2)​ 구조설계 기준

ALC 건축자재는 구조내력을 받는 내력벽, 경량벽체 등과 같은 비내력벽 등 다양한 용도로 사용되어 집니다. 여기서는 ALC자재를 내력벽으로 사용할 경우 구조 설계는 어떤 식으로 해야하는지에 대한 관련 법령과 시공시 꼭 지켜야 할 사항에 대해 알아 봅니다.

건축물 설계시 건축주와 설계사는 구조내력에 대한 법령과 관련하여 다음의 관련 법규를 참고하여 설계와 시공을 하셔야 합니다.

- 건축법 제 48조 (구조내력 등)

- 건축법 시행령 제 32조 (구조 안전의 확인)​

- 건축물의 구조기준 등에 관한 규칙 제 3조 (적용범위 등) / 제 9조의 2 (구조계산)

​

ALC 설계 및 시공에 관해서는 아래와 위의 법령들에 의거하여 아래의 국토교통부에서 고시한 구조기준과 설계기준을 참고해야 하며, 고시내용을 요약하면 아래의 표와 같습니다.

- 건축구조기준 ( 국토교통부 고시 제 2016 - 317호)

제 5장 콘크리트 구조

0501.7 인용기준

. 대한건축학회 경량기포 콘크리트 블록 구조설계 기준

. 대한건축학회 경량기포 콘크리트 패널 구조설계 기준

- 경량기포 콘크리트 블록 구조설계 기준 (국토교통부 고시 제 1997 - 376호)

- 경량기포 콘크리트 패널 구조설계 기준 (국토교통부 고시 제 1997 - 377호)

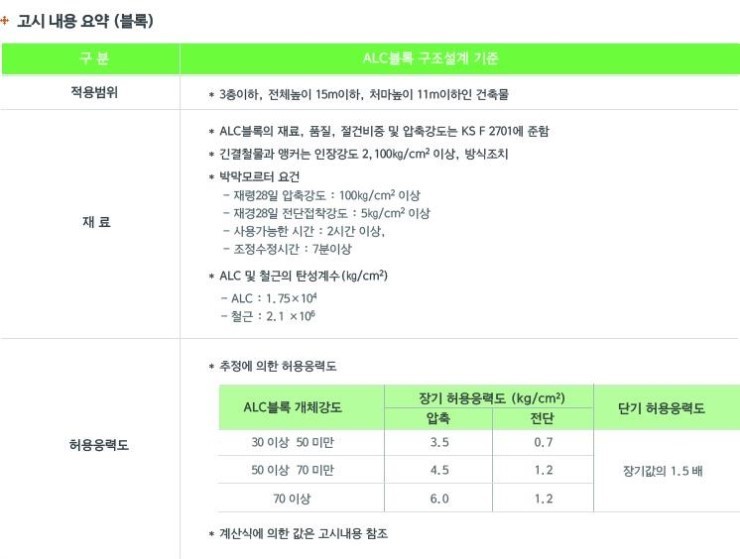

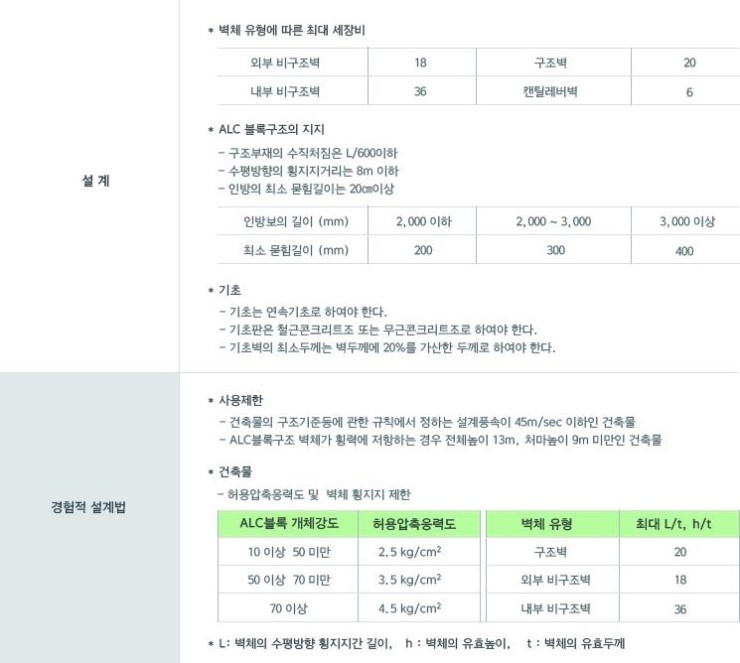

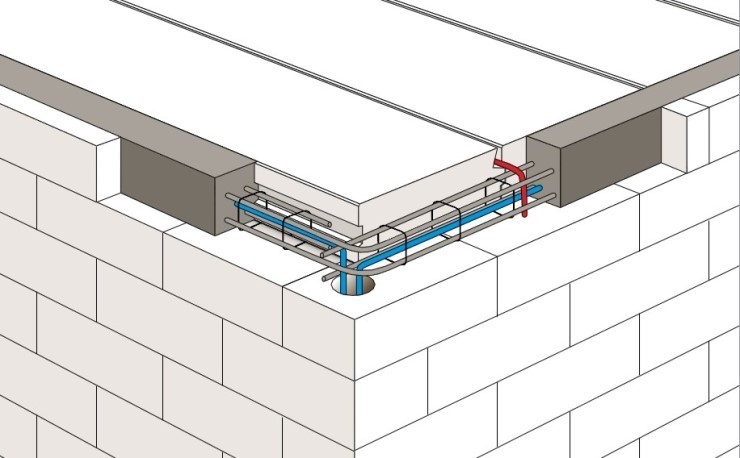

A. 경량기포 콘크리트 블록 구조설계 기준 (국토교통부 고시 제 1997 - 376호) 내용 요약

* 경험적 설계법이란 ?

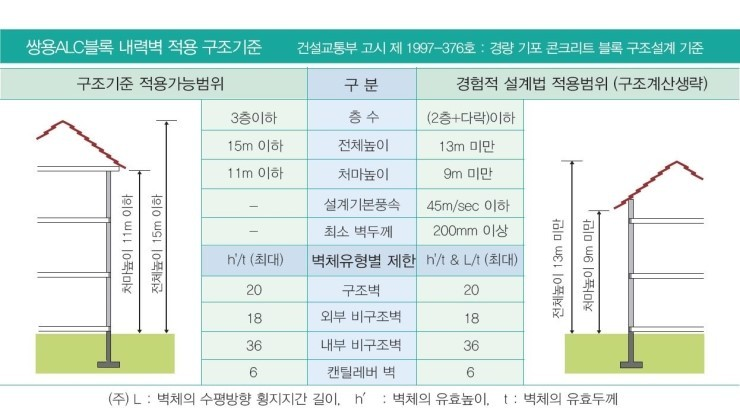

아래 그림은 경량기포 콘크리트 블록 구조설계 기준 (국토교통부 고시 제 1997 - 376호) 내용 중 제 5장 경험적 설계법을 그림으로 요약한 내용입니다.

​

경험적 설계법은 조적조가 주로 적용되는 저층, 소규모 건물구조 설계를 위해 탄성이론에 의한 구조해석과 허용응력도법에 의한 구조설계를 수행하면 경우에 따라서는 그 과정이 필요 이상으로 번거로울 수 있기 때문에 소정의 제한 조건을 만족시킬 경우 간략한 약산을 통해 쉽게 구조 설계를 수행하도록 함을 목적으로 하고 있습니다.

a. 제19조 사용제한

- 설계 기본풍속이 45m/sec 이하인 지역에 위치하는 ALC 블록구조 건축물

- ALC블록구조 벽체가 횡력에 저항하는 경우에는 전체 높이가 13m , 처마높이가 9m 이하

​

​

​

b. 제20조 횡안정

- ALC 블록 구조 벽체가 구조물의 횡안정성 확보를 위해 사용될 때에는 전단벽들이 횡력과 평행한 방향으로 배치되어야 한다.

- ALC 블록구조 벽체의 두께는 최소 20cm 이상이어야 한다.

- 횡안정성을 위해 전단벽이 요구되는 각 방향에 대하여, 해당 방향으로 배치된 전단벽 길이의 누계가 건물의 장변길이의 50% 이상이 되어야 한다. (개구부의 길이는 전단벽 누계 길이산정에 불포함)

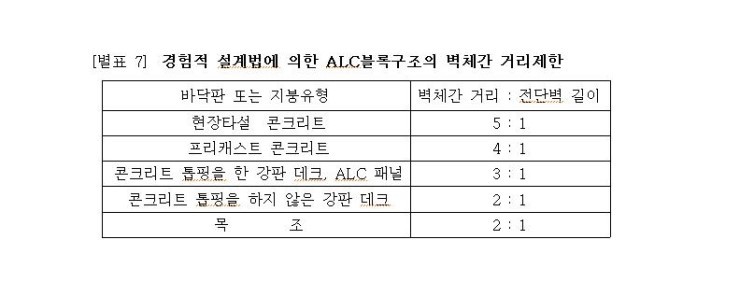

- 전단벽 길이에 대한 벽체간 거리의 비가 [별표 7]에 주어진 값을 초과해서는 안된다.

c. 제21조 압축응력도

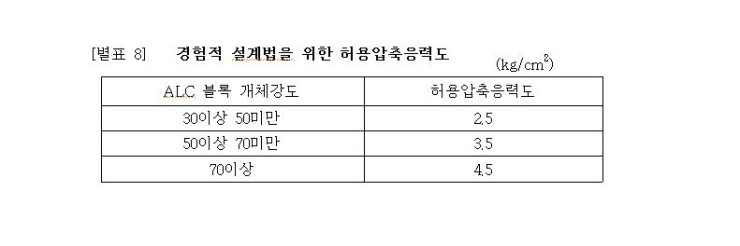

- 벽체의 압축응력도는 [별표 8]에서 주어진 허용압축응력도를 초과하여서는 안된다.

​[별표 8]에서 허용압축응력도는 건축물에 사용된 ALC블록 개체 중 압축강도가 가장 작은 것에 따른다.

- 응력도의 계산서에서는 공칭치수가 아닌 실제 치수를 사용한다. 압축응력도는 설계하중을 내력벽체의 전체 단면적으로 나누어 계산한다. 이때 개구부의 면적은 단면적 산정에서 제외한다.

d. 횡지지

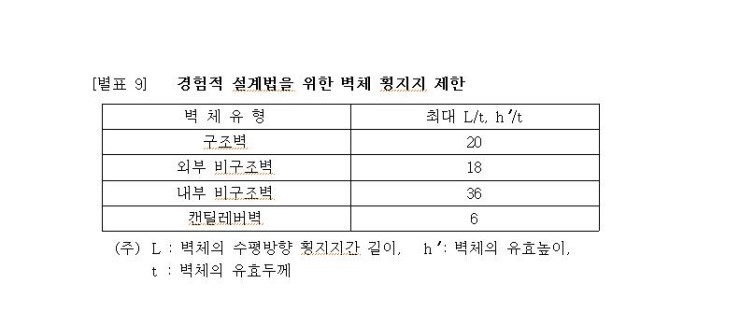

- ALC 블록구조 벽체는 [별표 9]에 주어진 값을 초과하지 않도록 수직 또는 수평방향으로 횡지지 되어야 한다

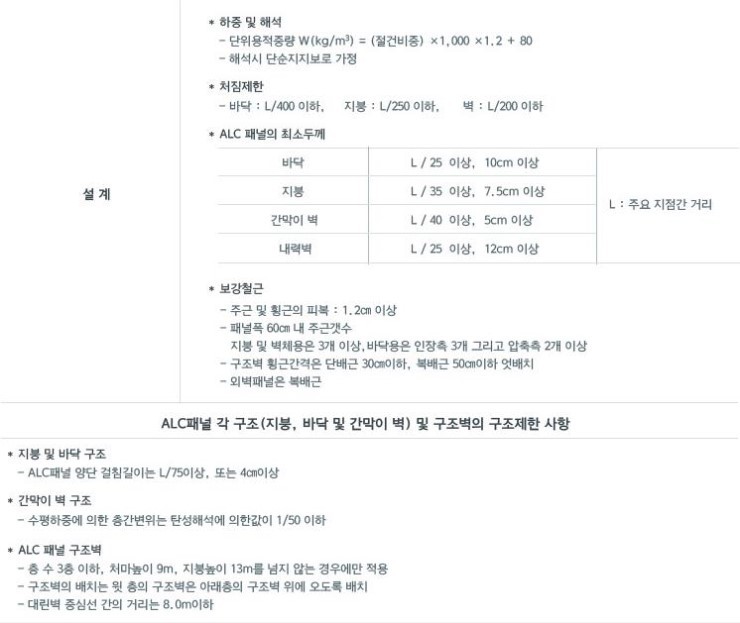

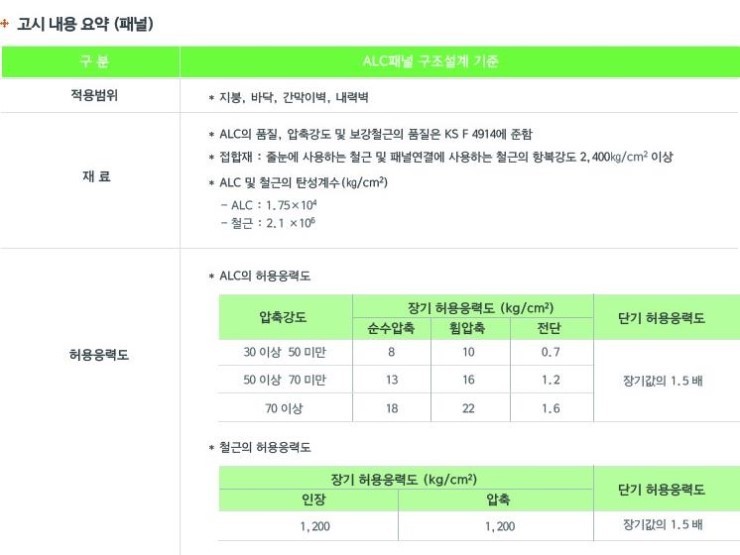

B. 경량기포 콘크리트 패널 구조설계 기준 (국토교통부 고시 제 1997 - 377호) 내용 요약

쌍용 ALC 기술연구소

출처:​http://cafe.daum.net/ilovealc
