알기쉬운 ALC - 15 편 〈ALC 블록 쌓기〉

페이지 정보

작성자 (주)공간 작성일18-01-19 12:19 조회13,501회 댓글0건

본문

2 - 2 . ALC 블럭 쌓기












ALC블럭을 사용한 벽체 공사에 공통되는 사항입니다. 부분적으로 이 공법에 따를 수 없거나 기재되지 않은 사항에 대해서는 설계사와 협의 하에 공법을 정하고 그 지시에 따릅니다.

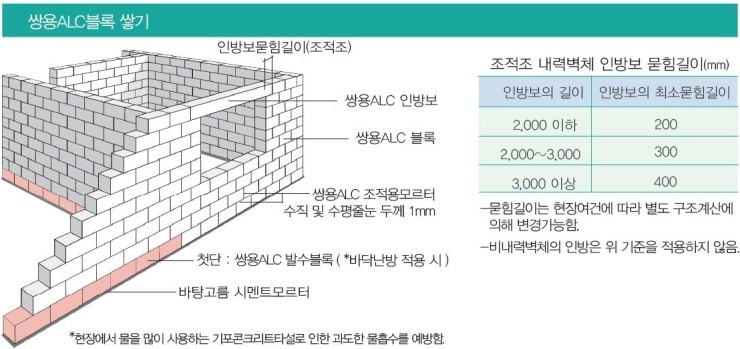

1) 쌓기



A. 쌓기 일반

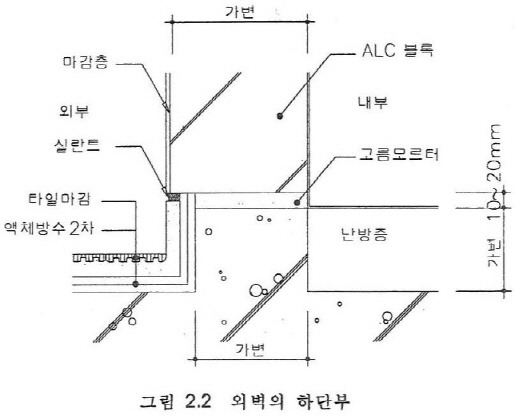

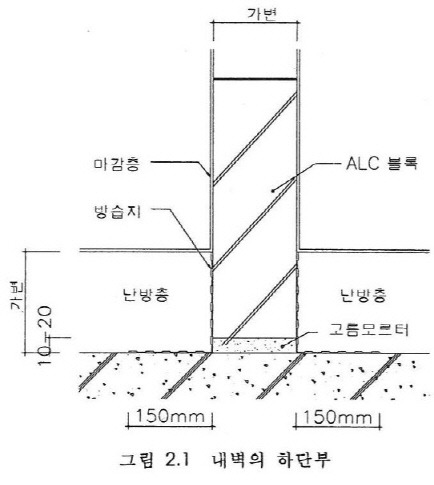

- 방습층 위에 고름 모르터를 두께 10 ~ 20mm 정도 깔아 수평을 잡는다. (그림 2.1, 2.2 참조)

- 줄눈의 두께는 1-3mm 로 한다.


- 수직 줄눈은 통줄눈이 되지 않도록 하며 블록 상단의 걸침길이는 블록길이의 1/3 ~ 1/2을 표준으로 하며 최소 100mm 이상으로 한다.


- 블록은 각 부분을 균등한 높이로 쌓아가며 하루 쌓기 높이는 1.8m 를 표준으로 최대 2.4m로 한다.


- 연속되는 벽면에서 일부를 나중쌓기로 할 경우 그 부분은 층단 떼어 쌓기로 한다.

- 블록의 외벽이 측벽 또는 모서리 벽과 접하는 부위는 충전재로 충전하고 외부측에 코킹처리한다.


- 모서리 및 교차부 쌓기는 끼워쌓기를 원칙으로 하며 통줄눈이 생기지 않도록 한다.

- 시공면의 수직∙수평을 철저히 맞추어 평활한 면이 되도록 한다.






B. 공간쌓기



- 특기 또는 도면에 규정한 사항이 없으면 외부벽체를 주 벽체로 한다.


- 내부 공간의 폭은 50 ~ 90mm 로 하고, 연결재를 사용하여 수평거리 90cm, 수직거리 60cm 를 초과하지 않도록 내외부 벽체를 긴결시킨다.




C. 신축줄눈


- 벽체의 길이가 10m 이상일 때는 신축줄눈을 설치한다.


- 신축줄눈은 8 ~ 10mm 폭으로 벽체의 밑바닥부터 꼭대기까지 벽체 두께 전체에 걸쳐 설치하고 충전재로 충전한다.

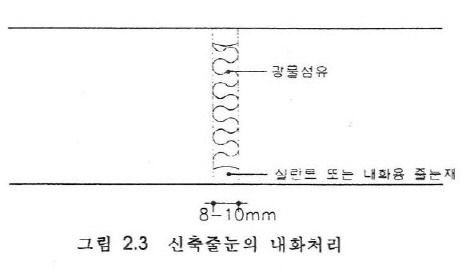

- 신축줄눈을 통한 열손실방지, 방음성능 및 내화성능의 확보가 요구 될 경우에는 암면 등의 광물 섬유를 채워 넣고 실란트 또는 내화용 줄눈재로 충전한다. (그림 2.3 참조)


- 신축줄눈은 벽체 끝에서 5m 이상 떨어진 위치에 설치한다.

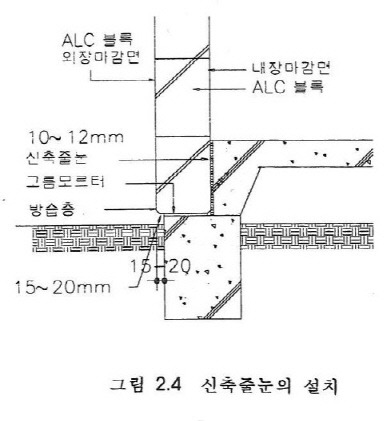

- 벽체가 바닥슬라브의 가장자리를 따라 설치될 경우 ,블록과 슬라브 사이에 10 ~ 12mm 두께의 신축줄눈을 두고 충전재로 충전한다. (그림 2.4 참조)






2) 창호 및 인방보



A. 창호 설치 방법



- 알미늄 창의 설치는 다음 방법 중 현장여건을 감안하여 선택적용한다.

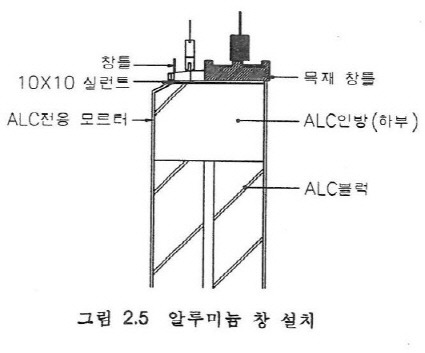

- 블록 쌓기와 알미늄 창문 설치를 병행할 경우, 알미늄 창은 고정용 철물로 고정시키며, 인방보 높이까지 블록 전부에 홈을 파고 선틀을 묻어 설치한다. 설치 후 홈은 폴리우레탄 실란트 등으로 충전한다. (그림 2.5 참조)














- 설치하려는 알루미늄 선틀에 맞춰 블록에 홈을 파고 창틀을 설치한 후 수평수직을 맞추고 고정용 핀 또는 나사못 등으로 고정시킨다.


- 풍압을 고려하지 않아도 될 경우에는 창틀 주변에 4mm 정도의 틈을 두어 창틀을 끼워 넣고 폴리우레탄 등으로 충전한 후, 75mm 길이의 나사못을 400mm 정도의 간격으로 박아 창틀을 고정시킨다.






B. 문 설치 방법

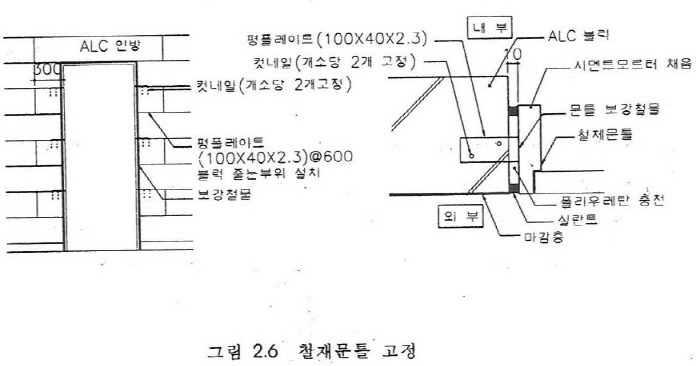

- 철제 문틀의 경우, 문틀 고정을 위하여 블록 매 2단 마다 문틀 고정쇠를 매설하고 문틀과 블록 사이의 틈은 블록을 매단 쌓을때 마다 시멘트 모르터로 충전한다. (그림 2.6 참조)













- 목재 문틀의 경우, 선틀과 벽체는 바닥에서 최소한 75mm 이상되는 높이에서 긴결시키고 이후 약 600mm 정도의 간격으로 나사못 또는 플러그 등으로 고정시킨다.




C. 인방보



- ALC 인방보는 벽체와 같은 두께로 설치하는 것을 원칙으로 한다.

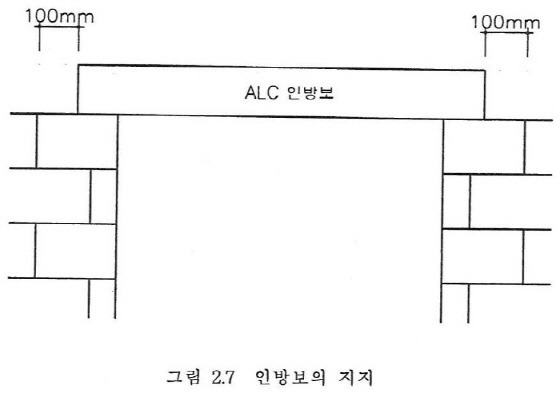

- 인방보는 토막이 아닌 600mm 온장 블록으로 지지하는 것을 원칙으로 하며, 그렇지 않은 경우에는 인방보 끝에서 최소 100mm 이상 더 긴 블록에 지지받도록 한다. (그림 2.7 참조)














- 인방보의 좌우 걸침길이는 200mm 이상을 원칙으로 한다. 두 개의 개구부가 인접하여 각각의 인방보를 설치하기 어려운 경우에는 한개의 인방을 두 개의 개구부에 동시에 걸치게 하며, 이 때 인방보의 길이는 두 개의 개구부와 그 사이 간격을 합산하여 산정한다.



3) 보



- 보의 단부와 벽이 만나는 곳은 하중 분산을 위해 두께 2.3mm 이상의 철판을 보폭과 같은 너비로 보밑에 설치하고, 보와 벽 사이는 10mm 정도의 간격을 띄워 신축변화에 대비한다.


- 보의 최소 걸침길이는 다음과 같다.

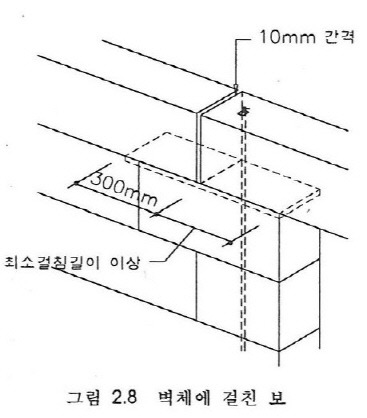

- 벽과 보의 방향이 동일한 경우, 보의 걸침길이는 길이의 1/10 이상 또한 200mm 이상이 되어야 하며 철판은 보에서 300mm 이상 연장하여 설치한다. (그림 2.8 참조)

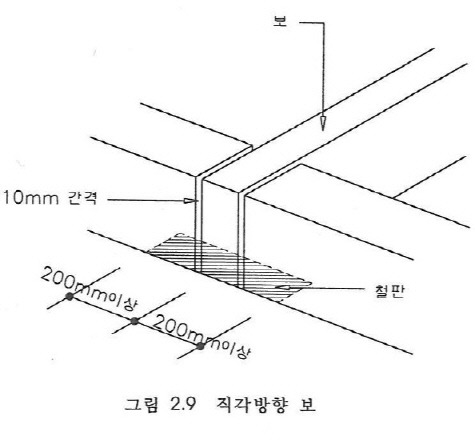

- 벽과 보가 직각인 경우, 보는 벽체의 전 두께에 걸쳐지도록 하며 철판은 길이가 400mm 이상이어야 하고 철판의 중앙에 보가 위치하도록 설치한다. (그림 2.9 참조)

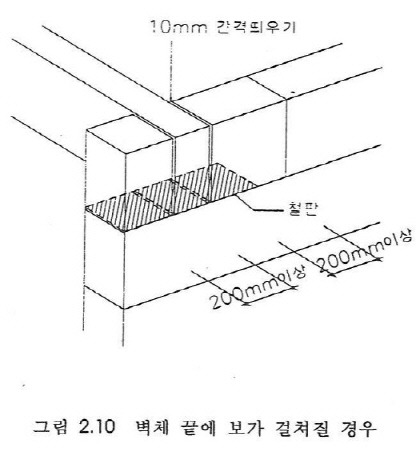

- 벽체 끝에 보가 걸쳐질 경우, 보에서 벽체 끝까지의 길이는 200mm 이상 확보 되어야 하며 철판은 보의 양옆으로 200mm 이상 연장 되어야 한다. (그림 2.10 참조)














- 벽체와 보의 고정을 위한 앵커의 묻힘 깊이는 100mm 이상으로 하며, 앵커는 목재보의 경우 끝에서 100mm 이상 , 철재보의 경우 50mm 이상 안쪽에 위치하도록 한다. (그림 2.11 참조)












쌍용 ALC 기술연구소
