[관련 법규] 불연성 재료(불연재료, 준불연재료, 난연재료)의 정의와 구분기준은?
페이지 정보
작성자 (주)공간 작성일18-01-17 16:47 조회67,144회 댓글0건관련링크
본문
한 눈에 알아보는 불연성 재료 비교표
구 분
| 불연재료
| 준불연재료
| 난연재료
|
정 의
| 불에 타지 아니하는 성질을 가진 재료 (건축법 시행령 제2조)
| 불연재료에 준하는 성질을 가진 재료 (건축법 시행령 제2조)
| 불에 잘 타지 아니하는 성질을 가진 재료 (건축법 시행령 제2조)
|
시 험 명 ( * 공통)
| KS F ISO 1182(건축 재료의 불연성 시험 방법)
| KS F ISO 5660-1[연소성능시험-열 방출, 연기 발생, 질량 감소율-제1부:열 방출률(콘칼로리미터법)]
| |
* KS F 2271(건축물의 내장 재료 및 구조의 난연성 시험방법)
| |||
성능기준 ( * 공통)
| 가열시험 개시 후 20분간 가열로 내의 최고온도가 최종평형온도를 20K 초과 상승하지 않아야 하며(단, 20분 동안 평형에 도달하지 않으면 최종 1분간 평균온도를 최종평형온도로 한다), 가열종료 후 시험체의 질량 감소율이 30% 이하.
| 가열시험 개시 후 10분간 총방출열량이 8MJ/㎡ 이하이며, 10분간 최대 열방출률이 10초 이상 연속으로 200kW/㎡를 초과하지 않으며, 10분간 가열 후 시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(복합자재의 경우 심재가 전부 용융, 소멸되는 것을 포함한다) 등이 없어야 함.
| 가열시험 개시 후 5분간 총방출열량이 8MJ/㎡ 이하이며, 5분간 최대 열방출률이 10초 이상 연속으로 200kW/㎡를 초과하지 않으며, 5분간 가열 후 시험체(복합자재인 경우 심재를 포함한다)를 관통하는 균열, 구멍 및 용융 등이 없어야 함.
|
* 시험 결과, 실험용 쥐의 평균 행동 정지 시간이 9분 이상.
| |||
해당자재
| 콘크리트, 석재, 벽돌, 철강, 유리, 알루미늄, 글라스울, 회(두께 24mm 이상), 시멘트판, 섬유시멘트판, 석고시멘트판, 압출시멘트판
| 석고보드, 목모시멘트판, 펄프시멘트판, 미네랄텍스
| 난연합판, 난연플라스틱판
|
우리나라는 건축물 마감재료는 해당 건축물의 용도 및 규모에 따라 난연성능 등급을 정하여 사용하도록 하고 있습니다. 2006년도까지는 KS F 2271(기재시험, 표면시험, 부가시험 및 가스유해성 시험)에 따라 시험을 실시하여 그 결과에 따라 난연성능을 난연 1급, 난연 2급, 난연 3급으로 분류하였습니다.
그러나 건설교통부 고시 제2006-476호(2006. 12. 30. 시행) 이후부터는 기존의 난연성능 분류체계 및 성능평가방법이 개정되었습니다. 난연성능 등급은 불연재료(기존 난연 1급), 준불연재료(기존 난연 2급), 난연재료(기존 난연 3급)로 변경되었으며, 각각의 시험방법도 KS F IOS 1182에 따른 불연성시험, KS F ISO 5660-1에 따른 열방출률시험, 그리고 각 등급 공통적으로 KS F 2271에 따른 가스유해성 시험방법이 적용되도록 개편되었습니다.
즉, 불연재료는 건축 재료의 불연성 시험 방법(KS F ISO 1182)을, 준불연재료와 난연재료는 연소성능시험-열 방출, 연기 발생, 질량 감소율-제1부:열 방출률(콘칼로리미터법)(KS F ISO 5660-1)을 실시하여 판정합니다.
불연, 준불연, 난연재료란?
1. 불연재료란?
- 불에 타지 아니하는 성질을 가진 재료
시 험 명 : KS F ISO 1182(건축 재료의 불연성 시험 방법)
성능기준 : 가열시험 개시 후 20분간 가열로 내의 최고온도가 최종평형온도를 20K 초과 상승하지 않아야 하며(단, 20분 동안 평형에 도달하지 않으면 최종 1분간 평균온도를 최종평형온도로 한다), 가열종료 후 시험체의 질량 감소율이 30% 이하의 성능을 가져야 함.
종 류 : 콘크리트, 석재, 벽돌, 철강, 유리, 알루미늄, 글라스울, 회(두께 24mm 이상), 시멘트판, 섬유시멘트판, 석고시멘트판, 압출시멘트판.
2. 준불연재료란?
- 불연재료에 준하는 성질을 가진 가진 재료
시 험 명 : KS F ISO 5660-1[연소성능시험-열 방출, 연기 발생, 질량 감소율-제1부:열 방출률(콘칼로리미터법)]
성능기준 : 가열시험 개시 후 10분간 총방출열량이 8MJ/㎡ 이하이며, 10분간 최대 열방출률이 10초 이상 연속으로 200kW/㎡를 초과하지 않으며, 10분간 가열 후 시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(복합자재의 경우 심재가 전부 용융, 소멸되는 것을 포함한다) 등이 없어야 함.
종 류 : 석고보드, 목모시멘트판, 펄프시멘트판, 미네랄텍스
3. 난연재료란?
- 불에 잘 타지 아니하는 성질을 가진 재료
시 험 명 : KS F ISO 5660-1[연소성능시험-열 방출, 연기 발생, 질량 감소율-제1부:열 방출률(콘칼로리미터법)]
성능기준 : 가열시험 개시 후 5분간 총방출열량이 8MJ/㎡ 이하이며, 5분간 최대 열방출률이 10초 이상 연속으로 200kW/㎡를 초과하지 않으며, 5분간 가열 후 시험체(복합자재인 경우 심재를 포함한다)를 관통하는 균열, 구멍 및 용융 등이 없어야 함.
종 류 : 난연합판, 난연플라스틱판
* 공통 시험명 : KS F 2271(건축물의 내장 재료 및 구조의 난연성 시험방법)
* 공통 성능기준 : 시험 결과, 실험용 쥐의 평균행동정지 시간이 9분 이상.
참고자료

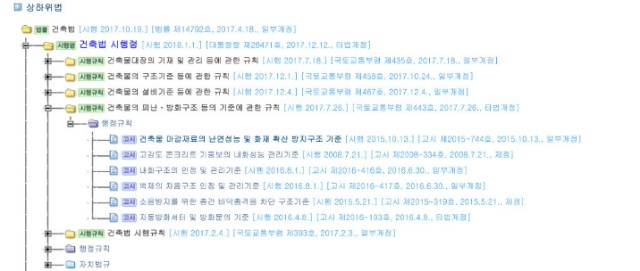

상하위법 (시행령-시행규칙-행정규칙)
건축법 시행령
[시행 2018.1.1.][대통령령 제28471호, 2017.12.12., 타법개정]
제2조(정의)
9. "난연재료(難燃材料)"란 불에 잘 타지 아니하는 성능을 가진 재료로서 국토교통부령으로 정하는 기준에 적합한 재료를 말한다.
10. "불연재료(不燃材料)"란 불에 타지 아니하는 성질을 가진 재료로서 국토교통부령으로 정하는 기준에 적합한 재료를 말한다.
11. "준불연재료"란 불연재료에 준하는 성질을 가진 재료로서 국토교통부령으로 정하는 기준에 적합한 재료를 말한다.
건축물의 피난·방화구조 등의 기준에 관한 규칙
[시행 2017.7.26.][국토교통부령 제443호, 2017.7.26., 타법개정]
제5조(난연재료) 영 제2조제1항제9호에서 "국토교통부령이 정하는 기준에 적합한 재료"라 함은 「산업표준화법」에 의한 한국산업규격이 정하는 바에 의하여 시험한 결과 가스 유해성, 열방출량 등이 국토교통부장관이 정하여 고시하는 난연재료의 성능기준을 충족하는 것을 말한다
제6조(불연재료) 영 제2조제1항제10호에서 "국토교통부령이 정하는 기준에 적합한 재료"라 함은 다음 각 호의 어느 하나에 해당하는 것을 말한다.
1. 콘크리트·석재·벽돌·기와·철강·알루미늄·유리·시멘트모르타르 및 회. 이 경우 시멘트모르타르 또는 회 등 미장재료를 사용하는 경우에는 「건설기술 진흥법」 제44조제1항제2호에 따라 제정된 건축공사표준시방서에서 정한 두께 이상인 것에 한한다.
2. 「산업표준화법」에 의한 한국산업규격이 정하는 바에 의하여 시험한 결과 질량감소율 등이 국토교통부장관이 정하여 고시하는 불연재료의 성능기준을 충족하는 것
3. 그 밖에 제1호와 유사한 불연성의 재료로서 국토교통부장관이 인정하는 재료. 다만, 제1호의 재료와 불연성재료가 아닌 재료가 복합으로 구성된 경우를 제외한다.
제7조(준불연재료) 영 제2조제1항제11호에서 "국토교통부령이 정하는 기준에 적합한 재료"라 함은 「산업표준화법」에 의한 한국산업규격이 정하는 바에 의하여 시험한 결과 가스 유해성, 열방출량 등이 국토교통부장관이 정하여 고시하는 준불연재료의 성능기준을 충족하는 것을 말한다.
건축물 마감재료의 난연성능 및 화재 확산 방지구조 기준
[시행 2015.10.13.][국토교통부고시 제2015-744호., 2015.10.13, 일부개정]
제2조(불연재료) 불연재료는 다음 각호에 적합하여야 한다.
1. 「산업표준화법」제4조의 규정에 따라 제정한 한국산업규격(이하 "한국산업규격"이라 한다) KS F ISO 1182(건축 재료의 불연성 시험 방법)에 따른 시험결과, 가열시험 개시 후 20분간 가열로 내의 최고온도가 최종평형온도를 20K 초과 상승하지 않아야 하며(단, 20분 동안 평형에 도달하지 않으면 최종 1분간 평균온도를 최종평형온도로 한다), 가열종료 후 시험체의 질량 감소율이 30% 이하여야 한다.
2. 한국산업규격 KS F 2271(건축물의 내장 재료 및 구조의 난연성 시험방법) 중 가스유해성 시험 결과, 실험용 쥐의 평균행동정지 시간이 9분 이상이어야 한다.
제3조(준불연재료) 준불연재료는 다음 각호에 적합하여야 한다.
1. 한국산업규격 KS F ISO 5660-1[연소성능시험-열 방출, 연기 발생, 질량 감소율-제1부:열 방출률(콘칼로리미터법)]에 따른 가열시험 개시 후 10분간 총방출열량이 8MJ/㎡ 이하이며, 10분간 최대 열방출률이 10초 이상 연속으로 200kW/㎡를 초과하지 않으며, 10분간 가열 후 시험체를 관통하는 방화상 유해한 균열, 구멍 및 용융(복합자재의 경우 심재가 전부 용융, 소멸되는 것을 포함한다) 등이 없어야 한다.
2. 한국산업규격 KS F 2271 중 가스유해성 시험 결과, 실험용 쥐의 평균행동정지 시간이 9분 이상이어야 한다.
제4조(난연재료) 난연재료는 다음 각호에 적합하여야 한다. 다만 「건축물의 피난·방화구조 등의 기준에 의한 규칙」 제24조의2의 규정에 의한 복합자재로서 건축물의 실내에 접하는 부분에 12.5mm이상의 방화석고보드로 마감하거나, 한국산업규격 KS F 2257-1(건축 부재의 내화 시험 방법)에 따라 내화성능 시험한 결과 15분의 차염성능 및 이면온도가 120K 이상 상승하지 않는 재료로 마감하는 경우 그러하지 아니하다.
1. 한국산업규격 KS F ISO 5660-1에 따른 가열시험 개시 후 5분간 총방출열량이 8MJ/㎡ 이하이며, 5분간 최대 열방출률이 10초 이상 연속으로 200kW/㎡를 초과하지 않으며, 5분간 가열 후 시험체(복합자재인 경우 심재를 포함한다)를 관통하는 균열, 구멍 및 용융 등이 없어야 한다.
2. 한국산업규격 KS F 2271 중 가스유해성 시험 결과, 실험용 쥐의 평균행동정지 시간이 9분 이상이어야 한다.
3. 철판과 심재로 이루어진 복합자재의 경우 철판은 도장용융아연도금강판중 일반용으로서 전면도장의 횟수는 2회 이상, 도금량은 제곱미터당 180그램 이상이고, 철판 두께는 도금(鍍金) 후 도장(塗裝) 전을 기준으로 0.5밀리미터 이상이어야 한다.
쌍용ALC 기술연구소
출처 http://cafe.daum.net/ilovealc/fwK5/2
