현행 건축법상 소규모 주택 ( 200m2 . 60.5 평 이하의 주택) 은 건설업 면허가 없이 직영시공이 가능합니다. ALC 주택 시공을 희망하는 많은 예비 건축주들을 위해 저희 기술연구소에서는 작년에 이어 ALC 세미나를 실시합니다.

​

​

​

일시 : 2025년 11월 22일 (토)

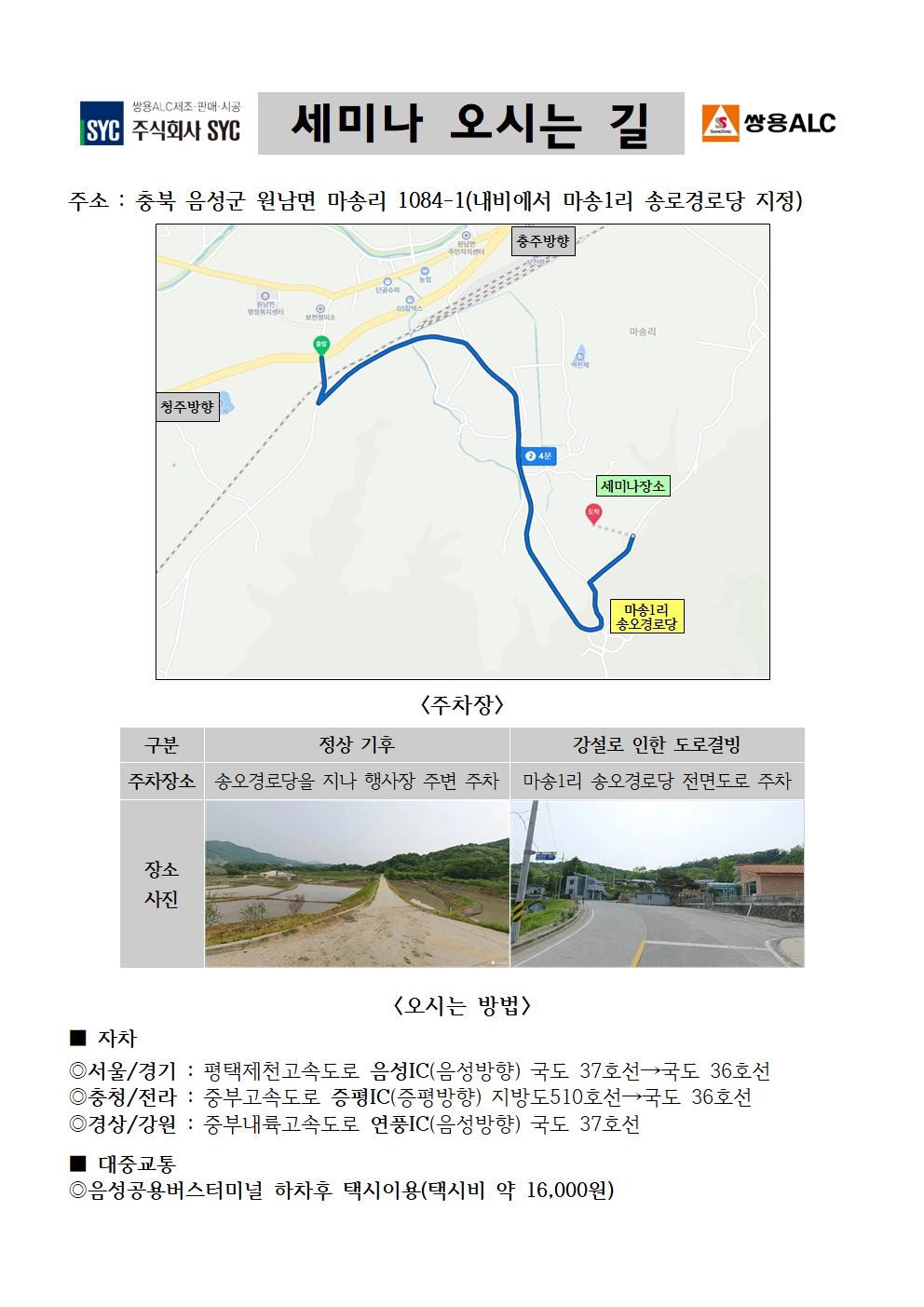

장소 : 충북 음성 쌍용 ALC 주택 시범 현장

충북 음성군 원남면 마송일로 191-25

시간 : 오전 10시 - 12시

참가비 : 1만원 / 인

참가자 전원에게 쌍용ALC 기술자료집및 ALC 샘플 증정

​

​

< 일정 >

​

제1강 : ALC의 이해

​

1. ALC의 특성 및 장단점 등

2. 주택 단열에 대한 이해(ALC)

제2강 : ALC블럭 과 ALC 패널, 그리고 하이브리드(ALC+?)주택의 비교

​

1. 각각의 차이점과 장단점

2. 주택에 가장 적합한 구조와 디자인은?

SNS에서 잘못 알려진 시공사례에서 의문점들 알아보기!

3. ALC주택에서 블록과 판넬중에 더 적합한 시공법은?

제3강 ; 설계에서 시공 준공까지

​

1. 설계, 시공, 준공되기까지의 순서와 과정 정리

2. ALC주택 건축비용은?

- ALC주택에서 ALC블럭과 ALC판넬의 골조시공비용 비교

​

. ALC 주택에 대한 정확한 정보가 궁금하신 분 !

. ALC 주택 설계를 어디에 맡겨야 되는지 잘 모르시는 분 !

. 믿고 맏길 만한 ALC 시공업체를 찾으시는 분 !

. ALC 주택을 공부해보고 싶은 분 !

. DIY로 직접 시공을 해 보고 싶은 분 !

. ALC 주택 평당 공사비가 궁금하신 분 !

​

​

ALC 주택을 시공하시고 싶거나 공부하고 싶은 분들에게 좋은 시간이 되었으면합니다. 인터넷을 통해 올바를 ALC 정보를 접하시기 어려운 예비 건축주들에게는 유익한 시간이 되실겁니다.

​

신청은 입금순으로 선착순 20명 마감하며 참석을 원하시는 예비 건축주들께서는 참석여부와 성함 연락처를 비밀글로 남기시면 문자로 자세히 알려드립니다.

​

*. 효율적인 세미나 진행과 장소관계로 한정 인원을 참가비 입금순 선착순으로 접수하오니 양해 바랍니다.

​

세미나 참가비 입금계좌 : KEB 하나 154 - 13 - 06989 - 8 이현수

​

​

​

​

쌍용ALC기술연구소

sesimjun@gmail.com

010-5326-4264

어떤 공정으로 이루어져 있는지 대강 어느정도 기간이 소요되는지 정리해볼까요?

ALC주택 골조공사에 걸리는 기간은

시공자의 기술숙련도나 날씨(우천시, 기온), 현장여건(자재반입 용이성, 주변 민원발생 등)에 따라 변동된다는 것을 유의하시기 바랍니다!!

쌍용ALC 기술연구소

출처:​http://cafe.daum.net/ilovealc

건축인허가 절차와 소요기간에 관한 것입니다.

건축인허가 절차나 대상은 단순히 구글링을 해봐도 알 수 있는 정보이지만

계속되는 문의를 두고 볼 수 만은 없어 정리해 알려드리고자 합니다.

◆ 건축허가와 건축신고의 차이

◆ 건축인허가 절차

관계기관명, 소요기간은 각 지자체별로 상이할 수 있으므로 반드시 개별 기관에 확인하시기 바라며 아래 내용은 건축인허가 절차를 이해하기 위한 참고 목적으로 봐주시기 바랍니다.

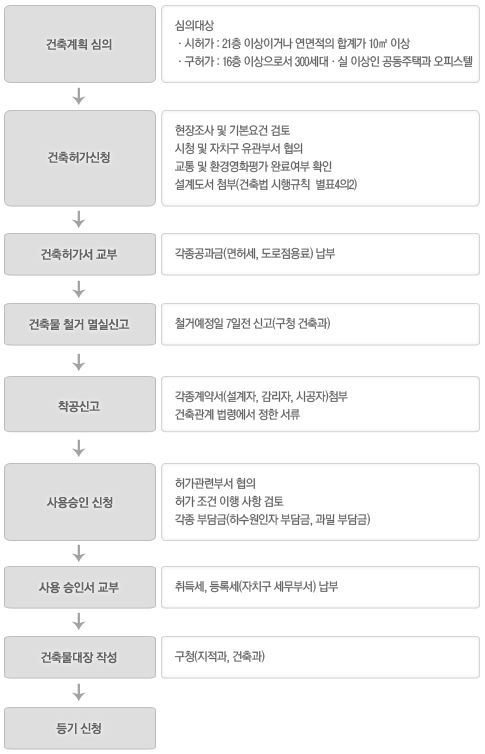

서울시 건축인허가 업무처리흐름도이니 참고하시기 바랍니다.

쌍용ALC 기술연구소

출처:​http://cafe.daum.net/ilovealc

토지구입비부터 공사비, 각종 세금까지 얼마나 많은 항목들을 신경써야 할지 한번 살펴보시기 바랍니다.

◆ 건축비 체크리스트 예시

상기 리스트는 비교적 큰 항목으로 실제로 준비하다보면 신경쓸게 더 많겠죠?

그래도 이 체크리스트를 염두하고 계획하신다면 좀더 합리적으로 예산을 수립할 수 있을 것 같습니다~!

쌍용ALC 기술연구소

출처:​http://cafe.daum.net/ilovealc

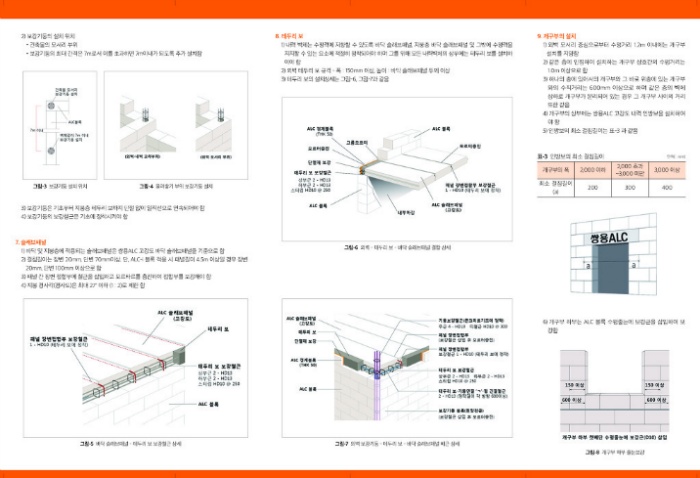

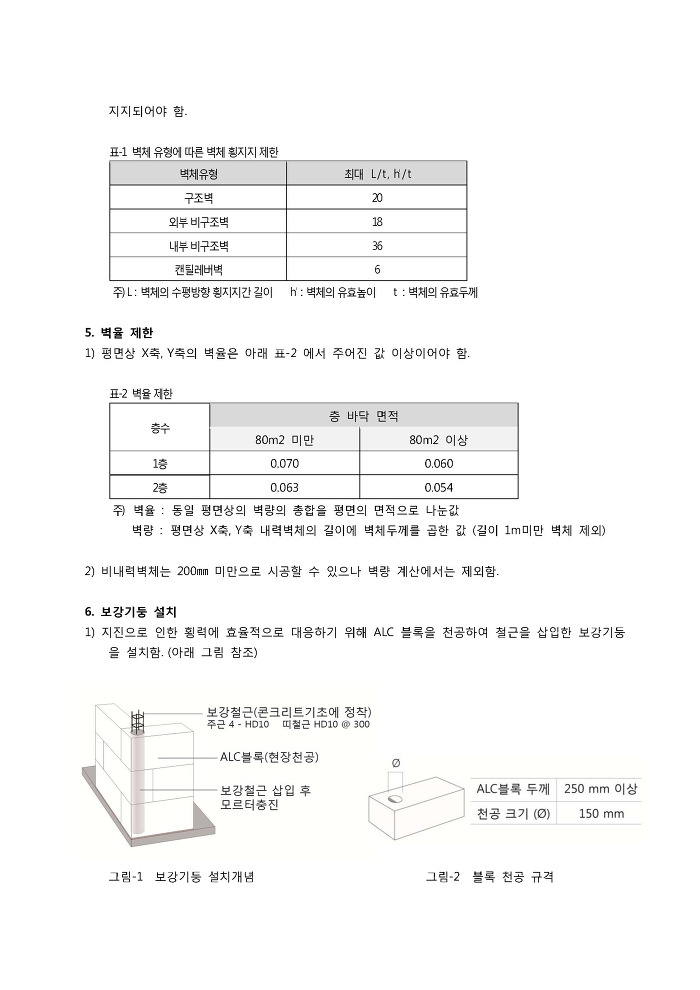

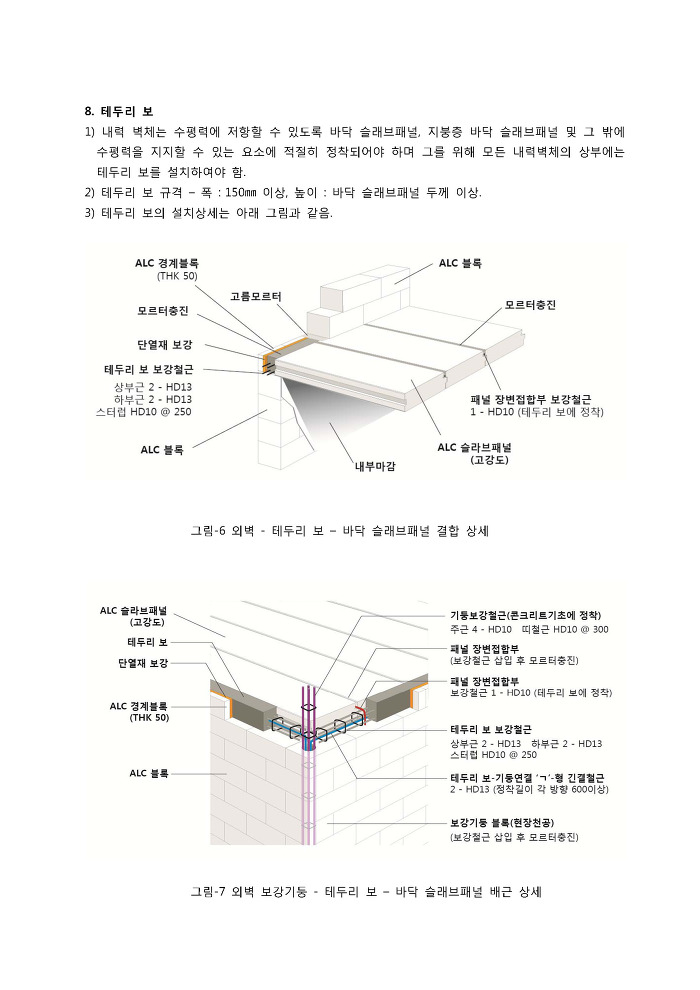

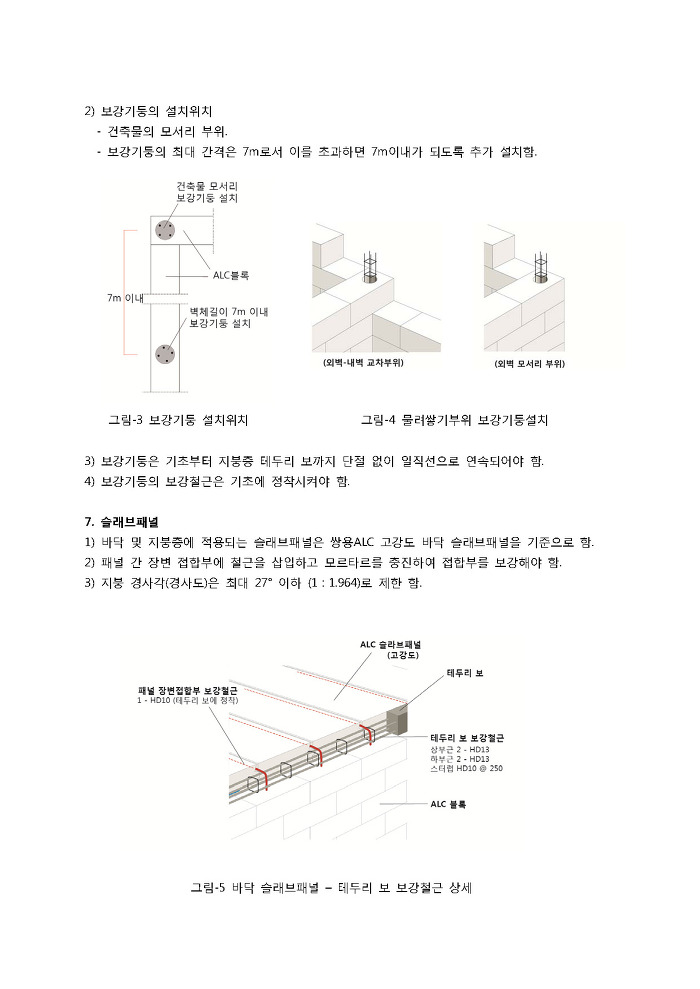

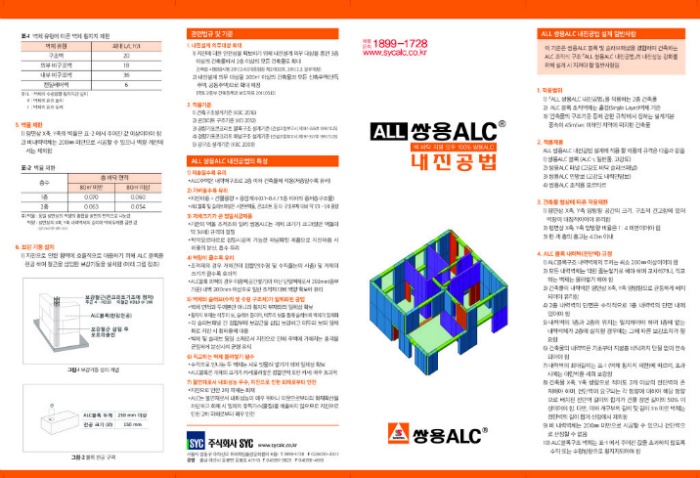

5 - 6. ALL 쌍용ALC 내진공법 설계 일반사항

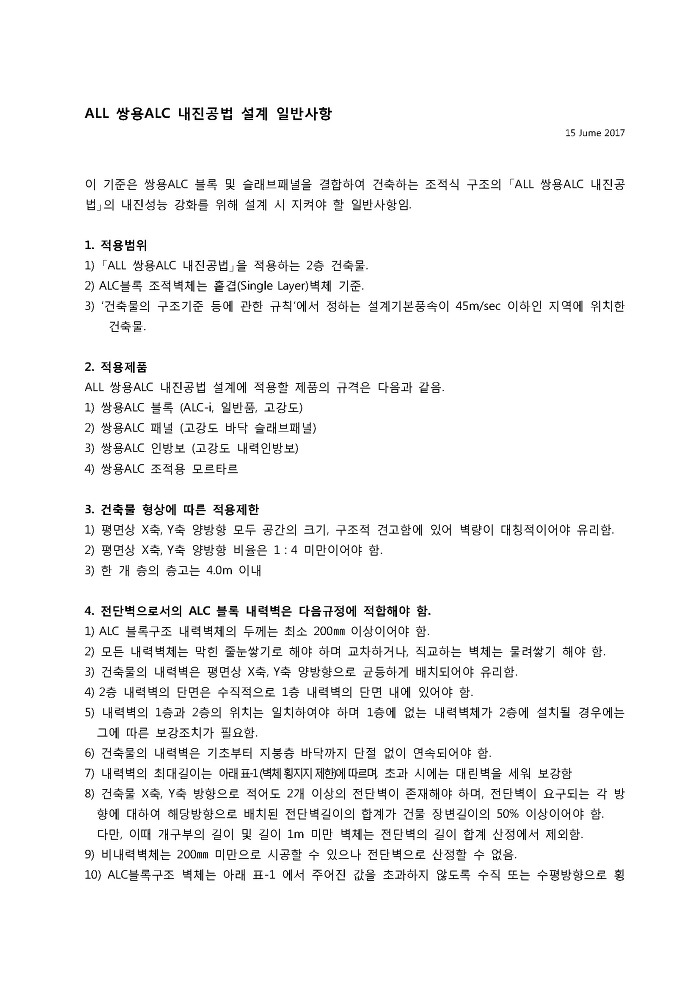

아래는 쌍용ALC에서 만든 100 % ALL ALC 내진공법 설계 일반사항입니다. 이 기준은 쌍용ALC 블록 및 슬래브 패널을 결합하여 건축하는 조적식 구조의 < ALL 쌍용ALC 내진공법 >의 내진성능 강화를 위해 꼭 지켜야할 일반사항들을 정리해 놓은 것 입니다.

​

​

ALC 주택을 설계하시는 설계사무소에서는 아래의 일반사항에 근거하여 설계를 하시면 구조기술사 사무소에서 앞서 소개드린 <구조안전 및 내진설계 확인서>를 받는데 큰 지장이 없으리라 생각합니다.








                                    쌍용 ALC 기술연구소

                                출처:http://cafe.daum.net/ilovealc

쌍용ALC 내진공법 주요 부위별

열관류율 및 단열성능평가 결과

쌍용ALC 기술연구소는 ALC 주택설계시, 내진공법 설계 일반사항이 적용되는 경우 일반적으로 시공하는 테두리보 이외에 ALC 골조 모서리부위에 지름 150mm 구멍을 천공하여 보강철근(주근 4-D10, 스트럽 D10@300) 삽입 후 모르타르를 충진하는 내진공법을 적용해 내진성능에 대응하고 있습니다.

내진공법 설계 일반사항이 공지되고 난 후 보강기둥 부위는 타 부재들로 인해 벽체의 열관류율 및 단열성능이 저하되어 최악의 경우 심한 결로가 발생할 것이라는 문의를 많이 받았습니다.

기술연구소는 여러분들의 이런 의문점을 해소하기 위해 보강기둥을 포함해 ALC 골조 주요 부위의 열해석 시뮬레이션을 통해 실시한 열관류율 평가와 단열성능 분석결과를 알려드리고자 합니다.

01. 단열설계

열관류율

건축물을 건축하거나 대수선, 용도변경 및 건축물대장의 기재내용을 변경하는 경우에는 건축물의 에너지절약 설계기준(제 6조 건축부문의 의무사항)에 의한 열손실방지 등의 에너지이용합리화를 위한 단열조치를 해야합니다.

그러나 외기에 간접 면하는 부위로서 당해 부위가 면한 비난방공간의 외피를 [별표 1]에 준하여 단열조치 하는 경우에는 건축물의 열손실 방지조치를 하지 않아도 됩니다.

따라서 ALC로 단독주택을 계획·설계하시는 예비건축주 및 설계사무소 관계자분들께서는 아래의 [별표 1]에서 "공동주택 외"에 해당하는 지역별 열관류율 기준들을 만족시켜 설계해야 합니다.

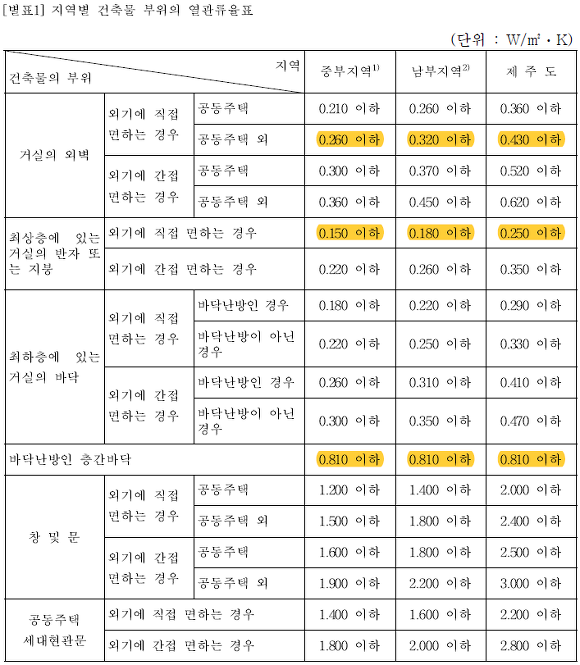

* [별표 1] 국토교통부 고시 제 2015-1108호 건축물의 에너지 절약설계기준 개정·고시에 따라 2016년 7월 1일부터 강화되어 시행중인 지역별 건축물 부위의 열관류율 기준임

결로방지

단열성능을 평가하기 위해서는 열교가 발생하여 결로가 생기는지 여부를 판단하게 되는데요, 열교는 구조체의 일부에 극단적으로 열전도율이 큰 것이 있을때 다른 부분보다도 열을 전하기 쉬워져 그 부위로 보통의 구조체보다 많은 열류가 흐르는 것을 말합니다.

따라서 열교가 생기는 부분에 실내외 온도차이가 크게 날 경우 공기 중의 수증기가 이슬이 되어 맺히는 결로가 발생할 수 있습니다.

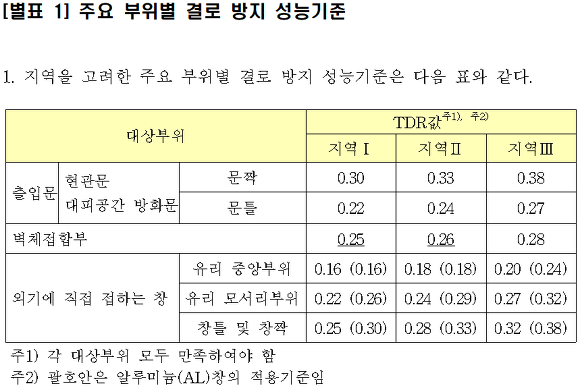

* TDR값: 온도차이비율(Temperature Difference Ratio)로 실내와 외기의 온도차이에 대한 실내와 적용 대상부위의 실내표면의 온도차이를 표현하는 상대적인 비율을 말하는 것으로 제2호의 실내외 온습도 기준 하에서 제4조에 따른 해당부위의 결로방지 성능을 평가하기 위한 단위가 없는 지표로서 아래의 계산식에 따라 그 범위는 0 ~ 1 사이의 값으로 산정됨

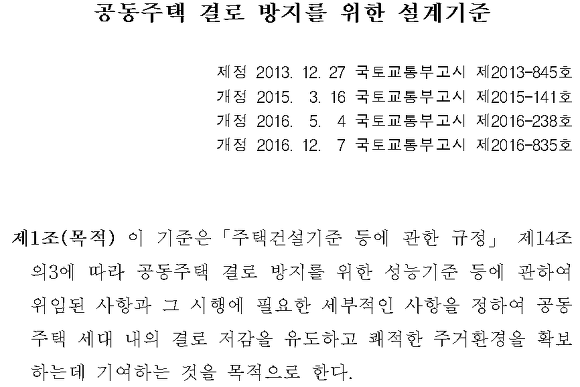

* "실내외 온습도 기준"이란 공동주택 설계시 결로방지 성능을 판단하기 위해 사용하는 표준적인 실내외 환경조건으로 온도 25℃, 상대습도 50%의 실내조건과 [별표 1]의 구분에 따른 외기온도(지역Ⅰ은 -20℃, 지역Ⅱ는 -15℃, 지역Ⅲ은 -10℃를 말한다)조건을 말함

02. 단열성능 평가

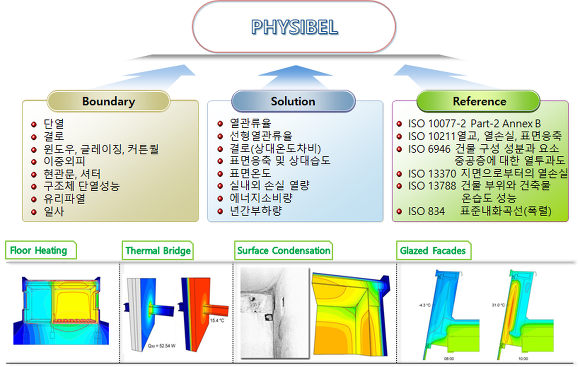

시뮬레이션 프로그램

주거용 및 비주거용 건물의 외피단열손실과 열교(Thermal Bridge)로 인한 에너지비용 손실을 최소화하고자 다양한 공법들이 개발되고 있으며, 해당 공법에 대한 실험적 성능평가와 열적 해석을 평가할 수 있는 프로그램(시뮬레이션 시험)을 이용하여 물리적 현상을 규명할 수 있습니다.

* "시뮬레이션 시험"이란 ISO 15099의 적용에 적합한 컴퓨터 프로그램(예, Window, Therm, Physibel, Heat3 등)을 활용하여 물리적 시험을 대신하는 방법을 말함

단열성능 평가는 Physibel 프로그램으로 건축물 에너지 해석을 수행하는 엠피어스(주)에서 진행했습니다.

단열성능 평가 부위

단열성능 평가는 아래와 같이 영덕 내진공법 시범주택의 주요 부위 세 곳을 선정하였습니다.

No. 1 ALC 벽체 (ALC - i 350T)

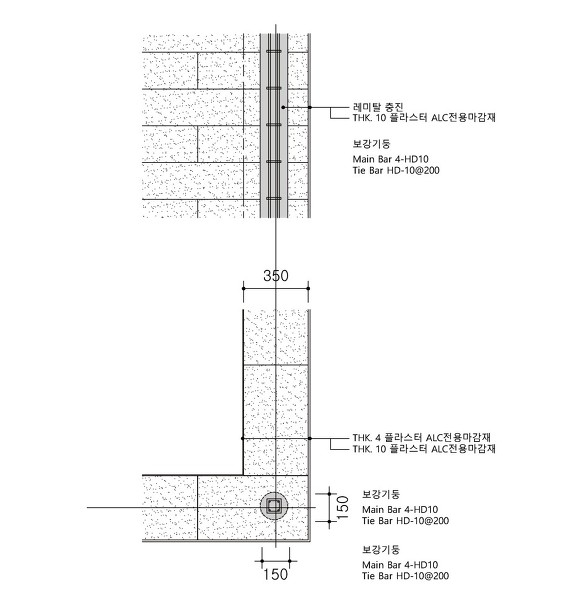

No. 2 ALC 코너 부위 보강기둥

No. 3 지붕층 보강기둥 – 테두리보

경계 조건

부재 물성 조건

단열성능평가를 위해 입력한 각 구조체 구성재료별 열전도율 값은 아래 표와 같습니다.

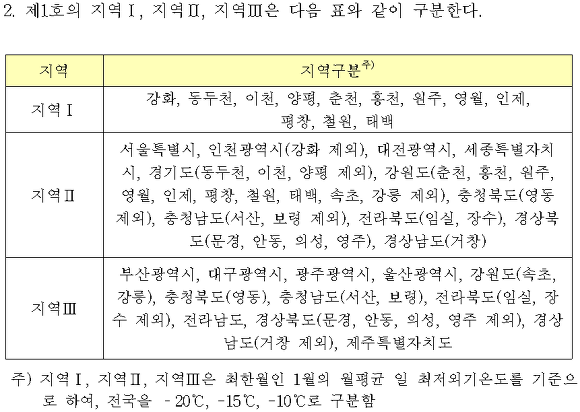

단열성능 평가방법은 지역Ⅱ의 실내외 온습도 기준(실내온도 25℃, 실외온도 -15℃, 상대습도 50%)에서 3개 부위에 대한 온도차이비율값(TDR값)이 지역Ⅱ의 벽체접합부 기준값인 0.26을 넘지 않는지를 보는 것입니다.

단열성능 결과

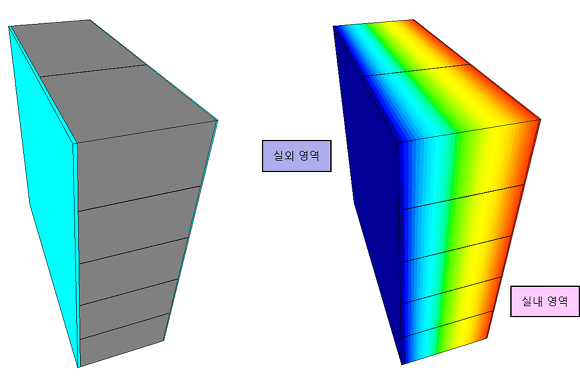

No. 1 ALC 벽체 (ALC - i 350T)

1번 부위에 대한 해석 결과 TDR값이 0.03으로 기준값(0.26)보다 작은 것으로 나타나 단열성능이 우수한 것으로 판단되었습니다.

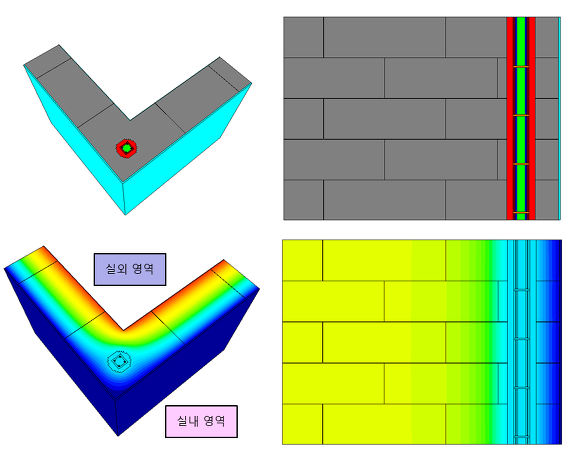

No. 2 ALC 코너 부위 보강기둥

2번 부위에 대한 해석 결과 TDR값이 0.10으로 기준값(0.26)보다 작은 것으로 나타나 단열성능이 우수한 것으로 판단되었습니다.

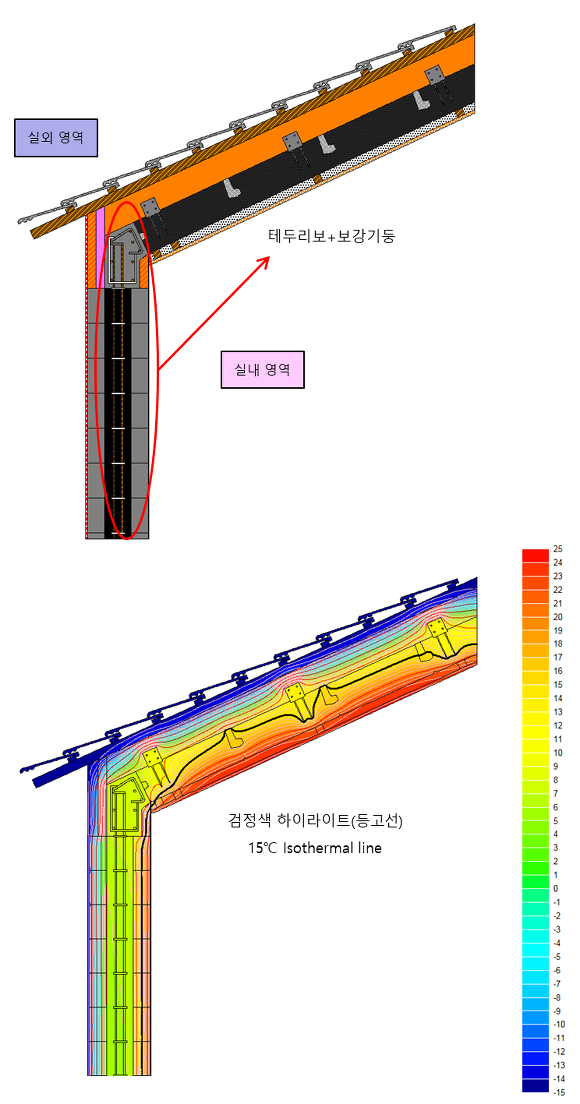

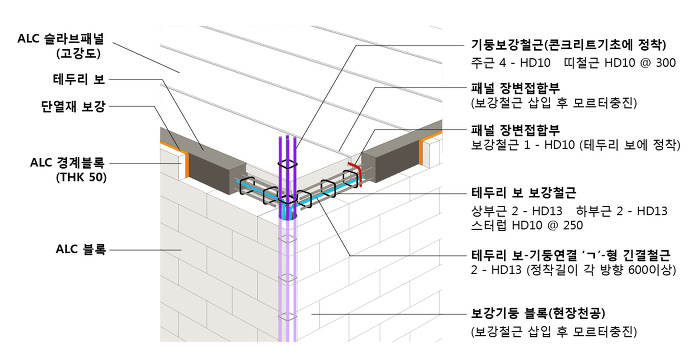

No. 3 지붕층 보강기둥 – 테두리보

3번 부위에 대한 해석 결과 TDR값이 0.11으로 기준값(0.26)보다 작은 것으로 나타나 단열성능이 우수한 것으로 판단되었습니다.

위 그림에서 검정색 실선은 15℃인 점을 연결한 등온선으로 TDR값이 기준값인 0.26에 해당하는 것과 동일하게 간주할 수 있습니다.

즉, 해당 등온선이 구조체 내부에 존재하는 것은 중부지역의 실내외 온도차가 30℃(실내 25℃, 실외 -15℃)이지만 3번 구조체가 충분히 단열기능을 하고 있으므로 결로방지성능을 가진다는 것을 의미합니다.

구조체별 단열성능 결과 종합

ALC 구조체의 단열성능평가 결과,
No. 1 ALC블록 조적벽체와
No. 2 내진용 보강기둥이 삽입된 ALC블록 벽체,
No. 3 내진용 보강기둥과 지붕 테두리보가 만나는 부위 모두
중부지방 기준의 결로방지 성능을 확보한 것으로 나타났습니다.

이번 성능평가 결과가 많은 분들의 ALC 주택의 단열성능에 대한 의구심을 해소하는 계기가 되었기를 바라며 추가적인 질문사항은 기술연구소로 연락주시기 바랍니다.

쌍용 ALC 기술연구소

출처:http://cafe.daum.net/ilovealc

개인주택을 구상하실때,
단열은 많이들 고민하시죠?

그런데 자재의 축열성에 대해서는 고민해보셨나요?

지구온난화로 인해 여름은 점점 더워지고 겨울은 점점 추워지고 있는데요,
이런 상황에서 냉난방부하를 이겨낼 방법은 바로
축열성능이 뛰어난 건축자재를 사용해 집을 짓는 것이랍니다.


그래서 오늘은 여러분께,
"축열성능의 중요성"에 대해 알려드리려고 해요!

축열 건자재에 대해 알아보다가
주택도시연구원에서 발간한 보고서를 찾아보게 되었어요~

본 보고서에서는 우리나라도 전세계의 온실가스 감축노력에 일조하기 위해 열성능이 강화된 건축자재 개발이 필요하다고 강조하면서

공동주택에서 실행한 축열 건자재 실험을 통해 축열 바닥재, 벽체가 있는 세대에서 일반세대 대비 난방 가스소비량이 약 17% 절감된다는 결과를 설명하고 있었습니다.

출처: 기후변화대응 축열건자재의 개발동향, 대한주택공사 주택도시연구원, 2009.03.

*축열세대 1: 축열벽체만 설치(가스소비량 4.2% 증가)
*축열세대 2: 축열벽체와 축열 바닥재 설치(가스소비량 17%절감)
*축열세대 3: 축열 바닥재만 설치(가스소비량 13% 절감)

물론 이 실험에 적용된 축열 건자재는 상변화물질이 함유된 축열보드로 ALC와는 축열성능을 동등하게 비교하기는 어렵습니다.


하지만,
축열성능이 제대로 발휘되기 위해서는 축열성능을 갖는 자재를 벽체, 바닥, 지붕 모두에 시공하는 것이 좋다는 것을 알 수 있었습니다.

보고서에 따르면,
축열 건자재 적용시 실내온도 변화폭이 1~2℃ 저감되어 건축물의 에너지를 효율적으로 관리하는데 도움을 주고 실내온도를 지속적으로 25~27℃로 유지해줘서 실내 쾌적성을 확보해준다고 하네요~!

쌍용 ALC는 단열성능은 기본이고 축열성능도 함께 갖고 있기 때문에
축열성만 갖는 철근콘크리트조나 단열성이 취약한 목조, 철골조 주택과
비교했을 때 실내 온도변화가 아주 적다는 것을 강조드립니다!!

단열성능과 축열성능을 모두 갖춘 쌍용 ALC로
냉난방비 부담을 덜어주는 개인주택을 설계해보시는건 어떨까요??

                          쌍용 ALC 기술연구소

​출처:http://cafe.daum.net/ilovealc


네이버 매거진캐스트 > 리빙/육아 > 전원속의 내집
http://navercast.naver.com/magazine_contents.nhn?contents_id=75228

                    http://cafe.daum.net/ilovealc/dMJo/5

"건축물의 에너지 절약 설계기준 개정(강화) - 2015년 12월 31일 고시"

​

​

​지난해 2015년 9월 1일 행정예고가 있었던 바와 같이 건축물의 에너지 절약 설계기준이 강화되었습니다.

​

​

국가 온실가스 감축목표 (건물부문, 2020년 BAU 대비 26.9% 감축)

제1차 녹색건축기본계획에 해당하는 '17년 패시브건축물 및 '25년 제로에너지 건축물 달성의 일환으로 건축물의 에너지 절약 설계기준' [별표 1] 및 [별표 3]에 해당하는 단열기준을 개정 (강화)​

​

- 독일 등 주요 선진국의 단열기준 및 17년 패시브 건축물의 단열기준 목표를 고려하여 기존 대비 약 25% 강화 ​

​

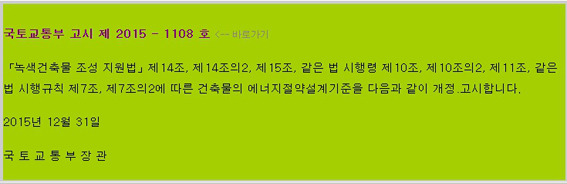

​상기의 내용으로 예고가 있었으며 2015년 12월 31일 국토교통부 고시 (제2015-1108호) 가 발표되었습니다. 고시 내용을 정리하면 아래와 같습니다.

국토교통부 http://www.molit.go.kr/portal.do 접속 > 정보마당 > 행정규칙 (훈령,예규,고시) > 에너지절약으로 검색

​위의 링크에 접속하여 건축물의 에너지 절약 설계기준_ 개정전문을 다운받으실 수 있습니다.

26 page 부칙에 따르면 제21조, 별표 1 및 별표 3 개정규정은 2016년 7월 1일부터 시행하는 것으로 공시되었습니다.

​

​2016년 하반기 (7월 1일 이후) 부터 주택 인허가 받을 경우 강화된 단열 기준에 맞춰 설계 및 시공하셔야 합니다. 이에 새로운 기준에 따라 ALC주택 설계/시공시 변경된 ALC 벽체 및 ALC 지붕의 규격 (두께) 과 관련한 내용을 알려드리도록 하겠습니다.

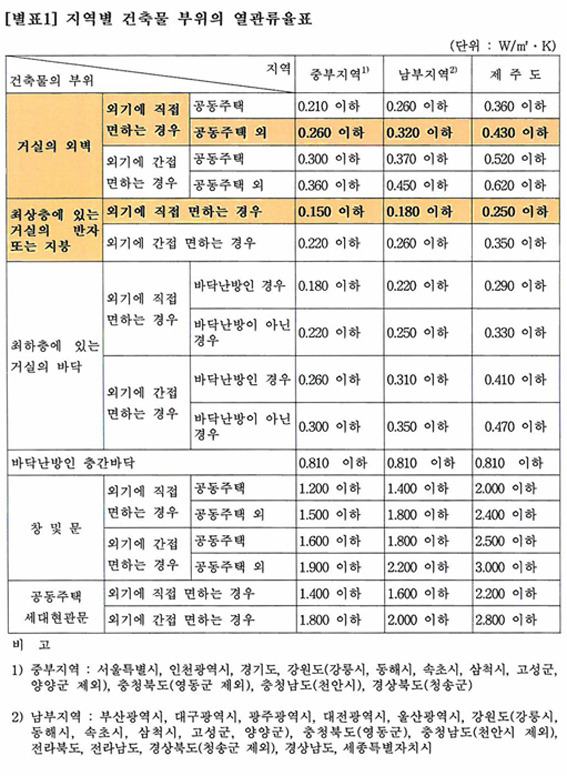

상기 표는 이번 고시 내용 중 벽체 및 지붕의 규격(두께)를 결정하는 열관류율표 [별표1] 입니다. ​ALC주택의 외벽 (외기에 직접 면하는 벽체) 와 지붕 (외기에 직접 면하는 경우) 에 관련된 부분은 주황색으로 음영을 주었으니 참고하시기 바랍니다.

​

개정된 내용에는 기존에 구분되어 있지 않았던 공동주택과 공동주택외 2가지로 구분이 되어 있는 것이 특이한 점입니다. ALC주택의 경우 공동주택이 아니라 단독주택 (전원주택)이 대부분이므로 공동주택외에 관련된 사항만 다루도록 하겠습니다.

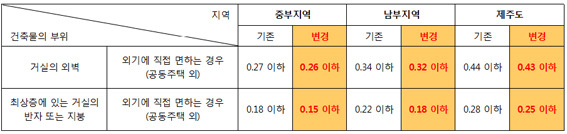

기존의 열관류율 수치와 변경(강화)된 수치를 비교하면 지역별로는 남부지역이 건축물 부위별로는 지붕이 더 강화된 것을 확인할 수 있습니다.

​

​

​1. 거실의 외벽 (일반 ALC 적용)

​

주택의 외벽을 ALC만으로 구성할 때 필요한 최소 두께를 계산하면 다행히도 변경 전과 지역별 두께가 달라지지 않음을 확인할 수 있습니다. (쌍용ALC 열전도율 수치는 0.10 (W/mK) 기준)

​

중부 지역의 경우 375mm 이상, 남부 지역의 경우 300mm 이상, 제주도의 경우 225mm 이상의 ALC 블록 사용시 법적 단열 규정을 만족할 수 있습니다.​ (아래 표 참조)

2. 거실의 외벽 (쌍용 ALC-i 적용)

​

지난 2015년에 쌍용ALC에서 출시한 쌍용ALC-i 는 단열성능을 20% 향상시키고 제품 무게를 40% 낮춘 단열강화 ALC 제품입니다.

​

압축강도 30kg/m2가 발휘되어 내력벽으로 사용가능한 비중 0.35 제품의 열전도율은 0.088 (W/mK) 이고 이를 지역별로 계산하면 중부 지역의 경우 325mm 이상, 남부 지역의 경우 275mm 이상, 제주도의 경우 200mm 이상의 ALC 블록 사용시 법적 단열 규정을 만족할 수 있습니다.​ (아래 표 참조)

​

3. 최상층에 있는 거실의 반자 또는 지붕 (일반 ALC + 가등급 단열재 적용)

​

​

​100% ALL ALC 주택으로 시공하기 위해서는 지붕에 ALC 패널 을 적용하는 것이 필수입니다.

단열기준이 벽체와 비교하여 지붕이 훨씬 높기 때문에 ALC주택 지붕의 경우 ALC패널 + 단열재 를 조합하는 방법으로 높은 단열기준을 만족시키고 있습니다.

골조를 이루는 구조체는 두께 150mm, 175mm, 200mm 3가지 종류의 ALC 지붕 패널을 시공하고 상부에 단열재를 적용하는 형태로 시공하게 됩니다.

 (두께별 ALC 패널의 최대길이는 당사 홈페이지 제품소개란을 참고하시기 바랍니다.

 http://syc-alc.co.kr/?module=Html&action=SiteComp&sSubNo=12)

 ​

다만 시중의 단열재의 종류가 너무 다양하여 ​가등급 단열재(열전도율값이 0.034 (W/mK))를 적용하는 기준으로 ALC 패널과 조합할 경우 단열재 두께 및 전체 지붕 두께를 계산하였습니다.

* 기존에 도표에 계산 서식이 잘못되어 수정하였습니다. 착오없으시길 바랍니다.

상기 표를 참고하면 중부지역의 경우 160 ~ 170 mm 의 단열재를 남부지역의 경우 120 ~ 140 mm 정도의 단열재를 제주도의 경우 70 ~ 80 mm 두께의 단열재를 ALC패널과 함께 적용시 단열규정을 충족시키는 것을 확인할 수 있습니다.

​

​

​* 혹시라도 이 글을 읽고 계신 분들 중에 계획 중인 지붕이나 벽체의 마감재들에 대한 열관류율값이 궁금하시면 저희 기술연구소로 연락주시기 바랍니다.  자세한 열관류율값을 계산해 드리겠습니다.
( 기술연구소 1899 - 1728  임은지 차장 )​

​

​

​

이상으로 ​2016년 7월 1일부로 변경(강화)되는 단열기준에 맞춰 ALC주택 설계시 필요한 외부 벽체 두께, 지붕 두께에 대한 사항을 알려드렸습니다.

상기 내용과 관련하여 문의 사항이 있으시면 언제든지 편하게 저희 기술연구소로 연락주시면 자세히 안내해드리겠습니다. 감사합니다.

​

​

​

​

​

​

​

쌍용ALC 기술연구소 1899-1728

​출처:http://cafe.daum.net/ilovealc

www.sycalc.co.kr

쌍용 SYC - ALC 건축

www.sycalc.co.kr

​

​

요즘같은 겨울이면 단독주택에 사시는 분들이라면 단열이 얼마나 중요한지 피부로 느끼시게 됩니다.

100% ALC 자재로 잘 지어진 집에서 기거하고 계시는 분들은 겨울철 난방비 절약은 물론 윗풍이 없는 쾌적한 실내 공간의 중요함을 피부로 느끼시고 계실겁니다.​

​

하지만 일부 ALC 시공현장에서는 정부에서 정해 놓은 <에너지 절약 설계기준>을 잘 모르시는 분들이 계시고 그저 지금까지 해온 관행적 /경험적 방법으로 집을 지으시는 분들이 많으셔서  이번에는 저희 <쌍용 ALC 기술자료집> 24-25 쪽에 나와있는 ALC 단열설계법에 대해 자세히 알아 보도록 합니다.

​

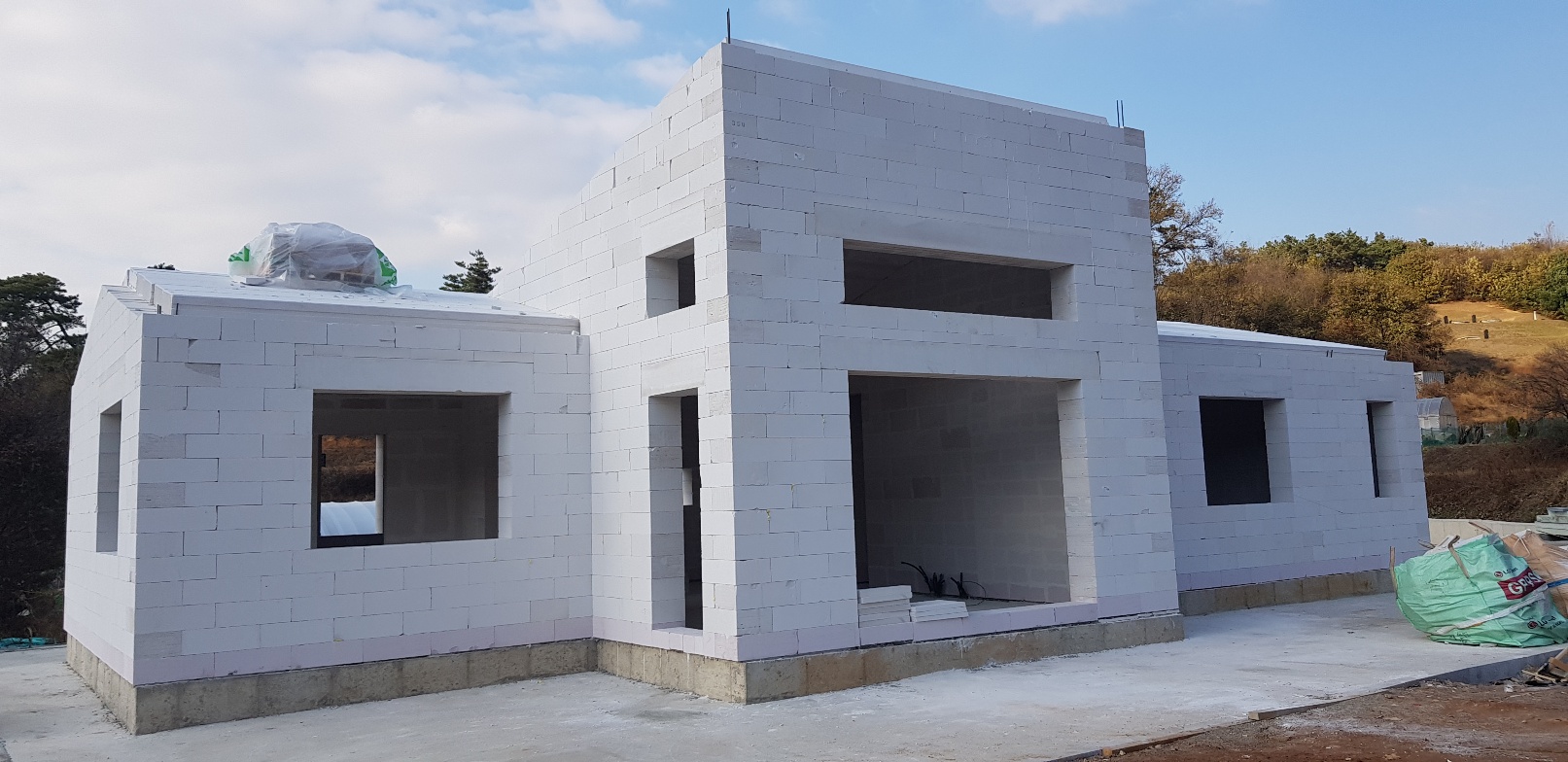

​우선 저희 쌍용 ALC 대리점들이 공사하고 있는 현장 사진 몇개를 소개해 드립니다만 자세히 보시면 2층 바닥과 지붕까지 모두 100% ALC 자재로 시공되어지는 것을 알 수 있습니다.

​

​

위사진은 용인에 지어지고 있는 2층 주택입니다만 지붕 슬라브는 물론 2층 바닥 슬라브까지 ALC 패널을 사용하여 100 % ALL ALC 주택을 시공 중에 있습니다.

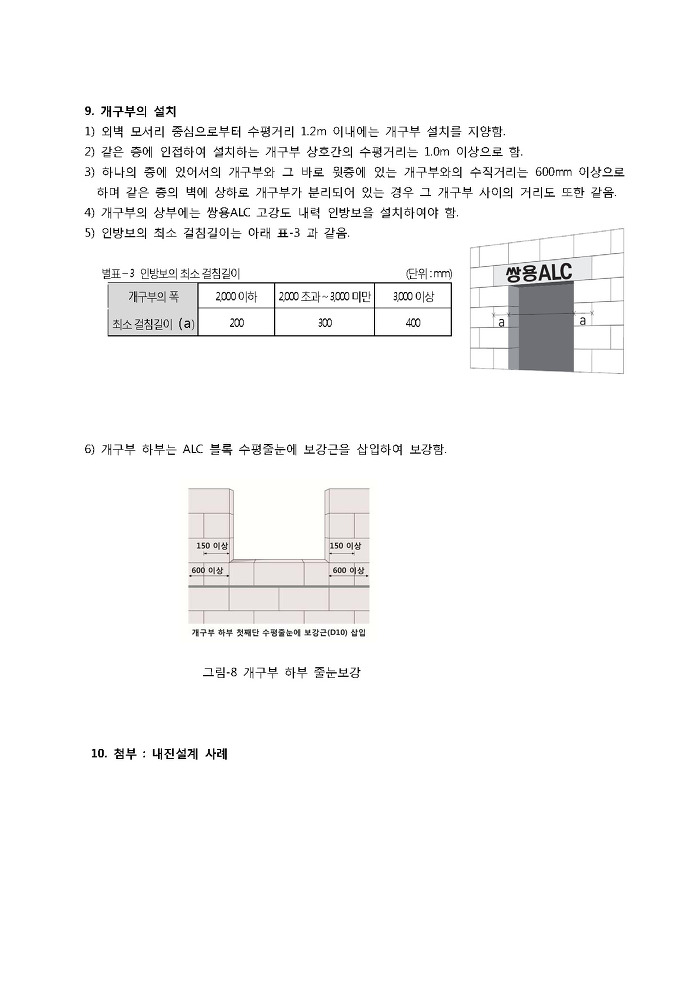

개구부에는 빠지지 않고 인방을 설치하였고 이때 인방의 걸침길이는 개구부의 오프닝 사이즈별로  잘 지켜져 있는 모습입니다.​ 1층과 2층 첫단에는 발수 ALC를 사용 골조공사를 완료한 모습이 아주 깔끔합니다.

​

​

​

사진은 쌍용 ALC 충청 대리점인 (주) 공간 ( 010 - 8701 - 9616 ) 에서 문경 가은 현장에 시공되어 지고 있는 모습입니다만 이 현장 역시 벽체는 물론 2층 바닥과 지붕의 경사슬라브까지 ALC 패널을 사용하여 100 % ALL ALC 주택을 짓고 있는 현장입니다.

​

​

두 개 현장의 사례에서 볼 수 있는 공통점은 100 % ALL ALC 주택을 짓고 있다는 사실입니다.

​ALC라는 자재가 아토피에도 좋은 친환경 자재이며 불에 안타는 내화성 자재이고, 단열성이 뛰어난 자재라서 ALC 블럭을 사용해 집을 지으시는 분들이 지붕이나 2층 슬라브는 콘크리트를 치거나 경량 트러스위에 샌드위치 패널을 얹어 지붕을 사공하는 모습을 종종 봅니다.

​

어떤 공법을 사용하는가는 건축주의 취향입니다만 ​이왕 ALC 주택을 지으실려면 ALC의 여러 장점들 (아토피에도 좋은 친환경 자재이며 불에 안타는 내화성 자재이고 단열성이 뛰어난 자재. 즉, 친환경성 / 단열성 / 내화성 / 경량성 / 내구성 )을 살리려면 벽체는 물론 지붕과 2층 슬라브까지  100 % ALL ALC 로 집을 지어야 제대로 된 효과를 볼 수 있다는 것은 당연한 이야기가 아닐까요 ?

​

일부 ALC 시공업체들이 <지붕까지 ALC 패널로 하면 공사비가 비싸진다 !> 라고 한다는 분들도 계시는데 원인은 나름대로 분석해 보면 지붕패널의 시공경험이 없어서 이거나 저희 쌍용 ALC에서 지붕패널과 바닥패널을 주문자 생산형태로 구조계산되어 납품된다는 사실을 모르시는 분들입니다.​

​

그래서 저희 기술연구소에서는 일반소비자들과 작업자들을 상대로 100% ALC 주택의 중요성을 알리기 위해 기술자료집을 만들고 연 1회 이상 시공교육도 실시하고 있습니다.  자 그럼 본론으로 들어가 보겠습니다.

​

​

단열설계시 가장 중요한 점은 위 표에 나와있는 지역별 건축물 부위의 <열관류율 >기준을 아시는 것입니다. 예를들어 내가 사는곳이 중부지역이라면 어떤 건축재료를 사용하던 외벽의 경우 0.26 이하 /지붕의 경우 0.15 이하가 되도록 집을 지으셔야 합니다.​

​

그럼 열관류율은 어떻게 계산할까요 ?
열관류율은 아래의 수식에서 보면 구성재료의 열전달 저항값(각 재료의 열전도율을 두께로 나눈값의 합)에 따라 결정됩니다.​ 따라서 외벽이든 지붕이든 구성재료의 열 전도율을 정확히 알아야 열관류율 값을 구할 수 있고 또한 벽두께도 결정할 수 있습니다.

위 수식의 경우 저희가 생산하는 쌍용 ALC - i 제품의 열전도율 0.88 W/mk  과 벽두께 325mm 수치를 넣고 열관류율을 계산한 값입니다만 0.26 이 나오는것을 아실 수 있을겁니다.

​따라서, 중부지방의 경우 외벽의 경우 별도의 단열재 없이 ALC- i 325 mm 두의 블록을 사용하여 시공하면 건축물 에너지 절약 설계기준에 만족하게 됩니다.

위 표는 앞서 설명드린 방식대로 지역별 열관류율 값과 ALC블럭의 두께를 요약해 놓은 표입니다.

중부지방의 경우 이미 설명드린대로​ ALC- i 제품을 사용하면 별도의 단열재 없이 325 mm 시공하면 되고 남부지방은 같은 방법으로 계산하면 각각 275 mm / 200 mm 가 됩니다.

​

​ ALC- i  제품이 아닌 일반품의 경우 열전도율이  ALC- i 보다 높기 때문에 앞서 설명드린 방법으로 계산하면 별도의 단열재 없이 중부지방 / 남부지방 / 제주도의 경우 각각 375 mm / 300 mm / 225mm 제품을 사용해야 합니다만 중부지방의 375 mm 경우 너무 무거워 작업성이 떨어지기 때문에 현재 생산하지 않고 있으며 ALC- i  325 mm 를 추천 드리고 있습니다.

​

이번에는 지붕의 경우 입니다.

앞서 말씀드린대로 지붕의 경우는 열관류율 ​기준이 벽체보다 더 강화가 되어 있습니다.

중부지방이 0.15 / 남부지방이 0.18 / 제주도가 0.25 입니다.​

이는 지붕이 벽체보다 훨씬 더 열 손실이 크다는 의미이기 때문에 지붕단열에 대해서도 각별히 신경을 써야되는 이유이기도 합니다.

​

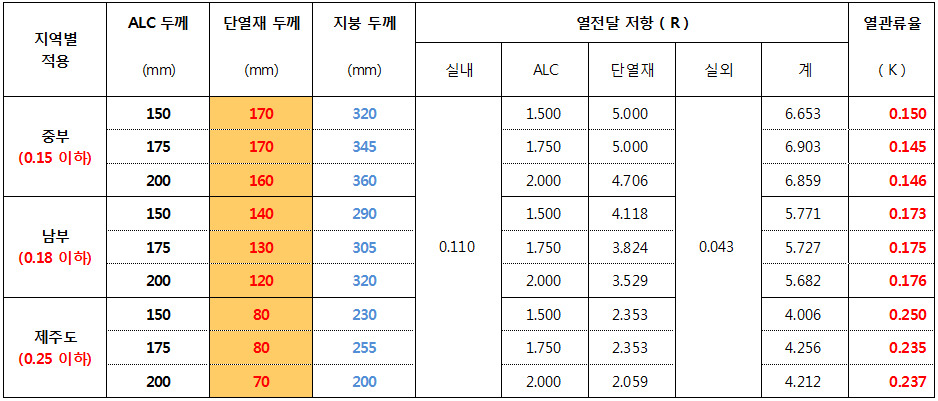

​상기표는 ALC 패널을 지붕에 지역별 / 두께별로 시공한 후, 추가로 단열을 해야하는 두께를 등급별로 알기 쉽게 표시해 놓은 자료입니다.

​

예를 들면, 중부지방의 경우 열관류율 기준은 0.15 입니다.

이때 쌍용 ALC 패널 두께를 150 mm 두께로 시공한다면 단열재두께는 가등급일 경우 180 mm / 나등급일경우 210 mm 두께를 사용해야 한다는 의미입니다.​ 지붕패널로 가장 많이 쓰는 두께 200 mm 패널의 경우 가등급 단열재는 160 mm / 나등급일 경우는 190 mm를 꼭 사용해야 합니다.

​

여기서 가등급 / 나등급 단열재의 기준은 열전도율 값에 따라 각각 0.034 / 0.040 이하의 단열재를 기준으로 하니 건축주께서는 내가 사용하는 단열재가 어떤 등급이고 또한 열전도율이 얼마인지 꼭 챙겨 보시기 바랍니다.

​

​

​

​

쌍용 ALC 기술연구소   1899 - 1728

출처:​http://cafe.daum.net/ilovealc

​

현장관리인 배치제도 관계 법령 살펴보기

2월 4일 시행된 ‘건축법 개정안’에 따르면 앞으로 건물을 지을 때 건설업 면허 없이 시공가능 건축물의 경우에는 현장관리인 1인을 배치해야 합니다. 국토교통부(이하 국토부)는 1월 24일 각 지자체에게 ‘현장관리인 배치제도 운영지침’을 시달한 바 있지만 개정법령이 시행된 후에도 현장관리인 제도에 대한 소규모 건축현장에서의 문의는 빗발치는 상황이라고 하네요.

​

저희 기술연구소로도 전국의 ALC 대리점을 비롯 건축주들이 <현장관리인 배치제도>에 대한 문의들이 있어 건축사협회에서 발간하는 2017년 3월 1일자 건축문화신문에 게재된 내용을 중심으로 주요 골자를 이곳에 옮겨 봅니다.

​

‘현장관리인’으로 지정가능한 건설기술자 인정범위는 ‘건설산업기본법(이하 ‘건산법’)’에 따른 등급·신고여부와 관계없이 건축분야 자격증 사본과 건축관련 학과 졸업증명서, 건설기술관련 교육(6개월 이상) 이수·수료증 등의 서류를 제출하는 것도 현장관리인으로 인정되는 것으로 알려졌다. 또한, 경력증명서도 건설기술자로 인정받을 수 있는 서류에 해당한다.

착공신고 시 현장관리인으로 인정받을 수 있는 서류를 첨부해서 제출하는 경우 착공신고서의 현장관리인 자격번호 란은 공란으로 비워두면 된다. 현장관리인과 관련된 주요 법령 내용을 살펴본다.

현장관리인 기준

‘건축법’ 제24조(건축시공)제6항에 의하면 건축주가 건설업자에게 도급하지 않고 직접 시공하는 소규모 건축물의 경우(‘건산법’ 제41조 제1항에 해당하지 않는 경우) 건축주는 공사현장의 공정을 관리하기 위해 같은 법 제2조 제15호에 따른 건설기술자 1명을 현장관리인으로 지정해야 한다.

​

​

현장관리인 배치 현장 범위

국토부가 시달한 ‘현장관리인 배치제도 운영 지침’에 따르면 현장관리인 지정은 건축법이 개정·시행되는 2월 4일 이후 건축허가·신고를 신청한 건축물에 적용된다.

​

기준 적용 시, 건축주가 건설업자에게 도급하지 않고 직접 시공하는 소규모 건축물의 경우(‘건산법’ 제41조제1항 각호에 해당하지 않는 경우)임에도 건설업자가 공사하는 경우라면 현장관리인을 지정하지 않아도 된다.

​

‘건산법’ 제41조제1항 본문에 해당되는 경우라면 또한 현장관리인을 지정하지 않아도 된다.
‘건축법’ 제25조제2항에 따른 허가권자가 공사감리자를 지정하는 대상에서도 건설업자에게 도급하는 경우라면 제외한다.

​

건설기술자 신고

‘건설기술진흥법‘ 제21조(건설기술자의 신고)에 따라 건설공사나 건설기술용역 업무에 종사하는 사람은 근무처, 경력, 학력, 자격 등을 관리에 필요한 사항을 국토부장관에게 신고하면 건설기술자로 인정받을 수 있다. 신고사항들이 변경된 경우에도 해당된다. 국토부장관의 위탁업무 수행기관은 아래와 같다.

건설기술자 직무분야

 현장관리인 배치제도에서는 국토부 운영지침에 따라 직무분야가 건축분야인 건설기술자로 한정시켰다. 건설기술자의 건축 직무분야는 그 중 건축은 ▲ 건축구조 ▲ 건축기계설비 ▲ 건축시공 ▲ 실내건축 ▲ 건축품질관리 ▲ 건축계획·설계로 분류된다.

건설기술자 인정범위와 제출서류

‘건산법시행령’ 제4조(건설기술자의 범위) 별표에 의하면 ▲ ‘국가기술자격법’, ‘건축사법’ 등에 따른 건설 관련 국가자격을 취득한 사람으로서 국토교통부장관이 고시하는 자 ▲ 학력 등을 갖춘 자 ▲ 법 제60조제1항에 따른 국·공립 시험기관 또는 품질검사를 대행하는 건설기술용역업자에 소속돼 품질 시험 또는 검사 업무를 수행한 자를 건설기술자로 인정한다. 각 항목에 해당하는 자들은 착공신고 시에 아래에 해당하는 서류를 허가권자에게 제출해야 한다.

현장관리인 이탈에 대한 과태료 기준

 현장관리인을 배치한 경우, 현장관리인은 건축주의 승락을 받지 않거나 정당한 사유가 없이 공사 현장을 이탈할 수 없다. 이에 ‘건축법 시행령’ 별표 16제2호라목에 따라 이탈 시 부과하는 과태료를 위반 횟수로 산정한다.

고현경 기자  419goh@naver.com

 ​쌍용 ALC 기술연구소

출처 :http://cafe.daum.net/ilovealc

한 눈에 알아보는 불연성 재료 비교표

국가법령정보센터

신뢰할 수 있는 법제처 국가법령정보센터

www.law.go.kr

얼마전 불연성 재료의 정의와 구분기준에 대해 소개해드렸는데요,
ALC가 무기질로 구성되어 불연자재라는 것은 다들 아시겠죠?

그렇다면 국외 AAC 제조업체들은 AAC의 내화성능을 어떻게 설명하고 있는지 확인해보겠습니다.

전세계적으로 AAC를 대표하는 업체는 HEBEL과 YTONG이 있습니다.
이 두업체의 홈페이지가 가장 보기 좋게 잘 정리되어 있기도 한데요,

AAC의 내화성능에 대해 HEBEL의 내화성능 관련 브로셔와 YTONG의 홈페이지내 내화성능 설명글을 인용해 포스팅을 하겠습니다.
*두 업체의 내용 중 중복되는 내용을 골라 의역하였음을 참고바랍니다.

HEBEL AAC BROCHURE.pdf

http://www.ytong.gr/index.php?option=com_content&view=article&id=61&Itemid=66&lang=en

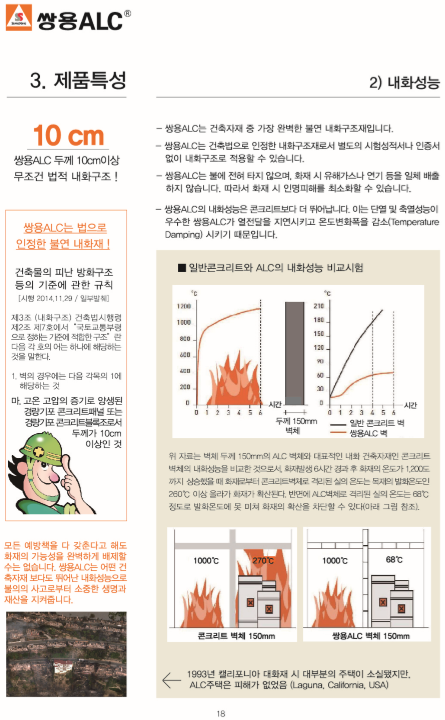

AAC는 화재에 대단히 안전하며 엄격한 화재안전기준의 대부분을 만족시킵니다.
순수 무기질구조로 인해 AAC는 불연성 건축자재로 구분됩니다.

AAC는 다른 건축자재와는 달리 화재로 인한 열을 1200℃까지 견디며, 화염에도 4시간까지 파괴되지 않고 안정성을 유지합니다. 또한 화염과 열을 견디는 것과 더불어 화재시 화재 자체보다 더 인체에 위험한 유독가스나 연기를 전혀 배출하지 않습니다.
