ALC 패널 종류
ALC 패널 종류
ALC 내, 외벽 패널

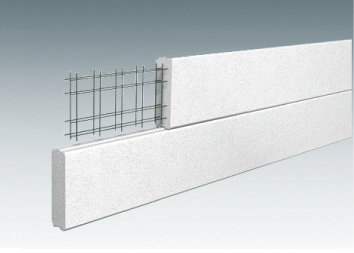

| 일반패널 | 내벽, 외벽, 칸막이벽 등에 사용하며 패널 길이는 구조계산에 의해 결정됩니다. 일반적으로 패널의 최대길이는 패널 두께의 40배까지 가능합니다. |
|---|---|

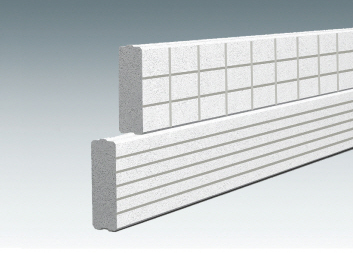

| 디자인패널 | 표면을 다양한 문양으로 가공한 패널로 개성있는 미관을 창출합니다. |
| 커튼월패널 | 쌍용 ALC코튼월공법 전용 패널로서 현장 설치에 필요한 긴결철물을 패널 내 매립시켜 생산합니다. 현장 작업을 최소화하고 시공품질을 향상시킵니다. |
| 코너패널 | 건축물의 외벽 모서리 부분에 사용하여 최대길이는 5m입니다. |
패널 규격(하중에 따른 구조계산에 의함, 모든 패널은 주문품임)
| 종류 | 두께 (mm) | 설계하중 | 최대길이(mm) | 폭 (mm) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 외력 | 자중 | 계 | 2,400 | 3,000 | 3,600 | 4,200 | 4,800 | 5,400 | 6,000 | |||
| 외벽 패널 |
75 | 풍하중 150 | 51 | 201 | 3,090 | 최대 600 |
||||||
| 100 | 68 | 218 | 4,090 | |||||||||
| 125 | 85 | 235 | 5,090 | |||||||||
| 150 | 102 | 252 | 6,000 | |||||||||
| 175 | 119 | 269 | 6,000 | |||||||||
| 200 | 136 | 286 | 6,000 | |||||||||
| 75 | 풍하중 200 | 51 | 251 | 3,090 | ||||||||
| 100 | 68 | 268 | 4,090 | |||||||||
| 125 | 85 | 285 | 5,090 | |||||||||
| 150 | 102 | 302 | 5,800 | |||||||||
| 175 | 119 | 319 | 6,000 | |||||||||
| 200 | 136 | 336 | 6,000 | |||||||||
| 내벽 패널 |
75 | 활하중 65 | 51 | 116 | 3,090 | |||||||
| 100 | 68 | 133 | 4,090 | |||||||||
| 125 | 85 | 150 | 5,090 | |||||||||
| 150 | 102 | 167 | 6,000 | |||||||||
| 175 | 119 | 184 | 6,000 | |||||||||
| 200 | 136 | 201 | 6,000 | |||||||||
| 바닥 패널 |
150 | 고정하중 170 활하중 200 |
102 | 472 | 3,150 | |||||||
| 175 | 119 | 489 | 3,610 | |||||||||
| 200 | 136 | 506 | 5,090 | |||||||||
| 225 | 153 | 523 | 6,000 | |||||||||
| 250 | 170 | 540 | 6,000 | |||||||||
| 지붕 패널 |
150 | 고정하중 80 활하중 100 |
102 | 282 | 5,190 | |||||||
| 175 | 119 | 299 | 5,560 | |||||||||
| 200 | 136 | 316 | 5,820 | |||||||||
| 장스판 패널 규격(고비중 · 고강도패널 / 하중에 따른 구조계산에 의함, 모든 패널은 주문품임) | ||||||||||||
| 바닥 패널 |
200 | 고정하중 170 활하중 200 |
160 | 530 | 5,000 | 최대 600 | ||||||
| 225 | 180 | 550 | 5,600 | |||||||||
| 250 | 200 | 570 | 5,820 | |||||||||
| 지붕 패널 |
150 | 고정하중 80 활하중 100 |
120 | 300 | 5,250 | |||||||
| 175 | 140 | 320 | 6,000 | |||||||||
| 200 | 160 | 340 | 6,000 | |||||||||
- 색이 칠해져 있는 칸은 산정한 외력 하중에 대해 패널 두께 별 적용 가능한 패널 길이입니다.(적색 숫자는 최대길이)
- 패널의 길이는 50mm 단위로 생산합니다.
- 상기 규격의 제품(설계하중, 패널 두께, 패널 폭 등의 변경)도 생산 가능합니다.
ALC 패널 형상

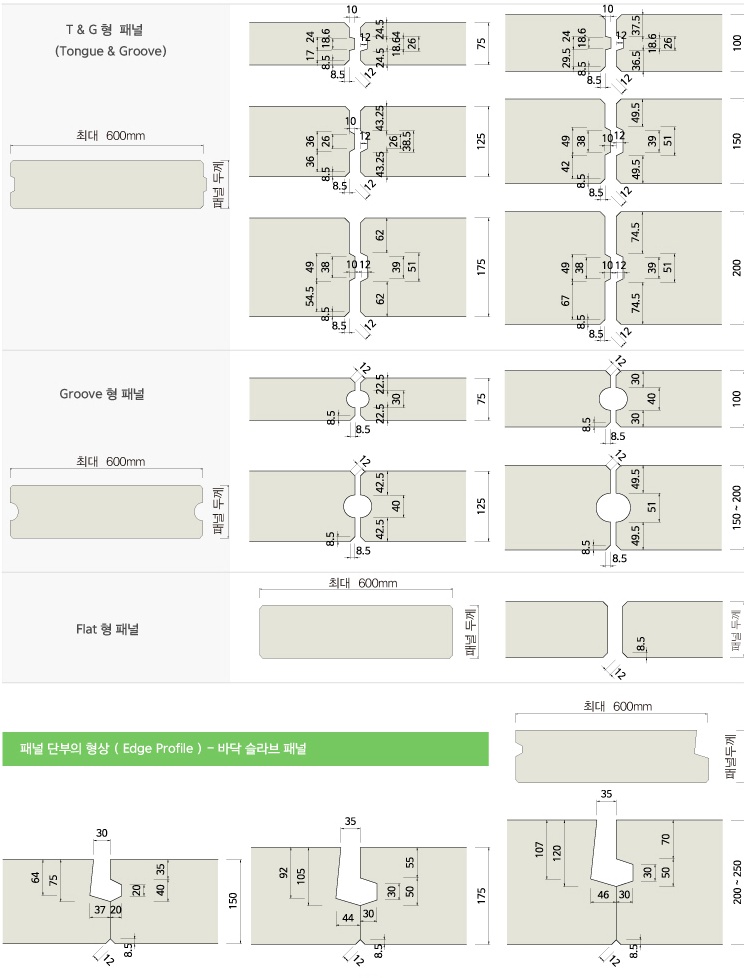

| 패널 단부의 형상(Edge Profile) - 벽패널 |

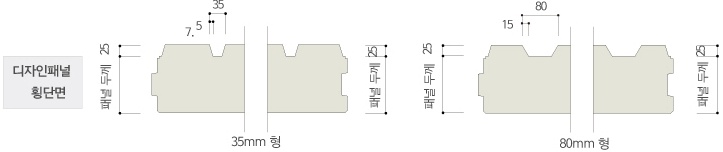

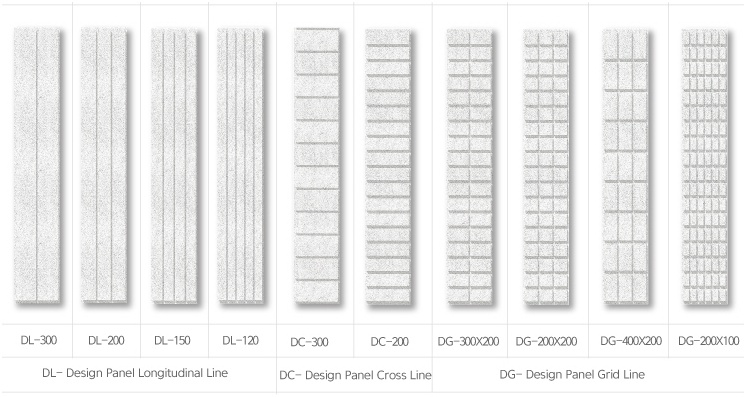

디자인 패턴 기본문양
- 패널의 규격(길이, 폭, 두께)는 주문에 따라 생산합니다.
- 위의 기본 문양 외 제품도 주문생산 가능합니다.
